Коллекторы (гребёнки) для тёплого пола

Коллекторная группа ZILTOS в сборе с насосом 2 выхода — готовое решение для малых систем теплого пола

Коллекторная группа ZILTOS в сборе с насосом на 2 выхода – это полностью готовое к монтажу распределительное устройство для систем водяного тёплого пола с двумя петлями. Модель идеально подходит для отопления ванных комнат, кухонь, прихожих, малогабаритных квартир или дачных домов, где требуется подключение 1-2 петель тёплого пола. В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос и смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно.

Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что обеспечивает высокую коррозионную стойкость и долговечность. В комплект входит циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел для регулировки температуры теплоносителя. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 2 выхода по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS, производство – Китай

• Материал коллектора: нержавеющая сталь

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 2

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Максимальная рабочая температура: 85°C

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 30-50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 2 выхода

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В комплект поставки входят:

Подающий коллектор из нержавеющей стали (1 шт.) – распределяет горячий теплоноситель из котла по двум контурам тёплого пола. Оснащён расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле, а также балансировочными вентилями для точной настройки каждого контура.

Обратный коллектор из нержавеющей стали (1 шт.) – собирает остывший теплоноситель из всех контуров и направляет его обратно в котёл. Оснащён термостатическими клапанами для установки сервоприводов.

Насосно-смесительный узел из латуни (1 шт.) – смешивает горячую воду из котла с остывшей водой из обратки, снижая температуру теплоносителя до необходимой для тёплого пола (30-50°C). Комплектуется термоголовкой с выносным термодатчиком для точного контроля температуры.

Циркуляционный насос OASIS 25/60-130 (1 шт.) – обеспечивает равномерное движение теплоносителя по всем контурам системы.

Автоматический воздухоотводчик с дренажным краном (2 шт.) – удаляет воздух из системы без участия человека; дренажный кран позволяет быстро слить теплоноситель при ремонте или сезонной консервации.

Регулируемый по высоте сдвоенный кронштейн для крепления (1 шт.) – предназначен для надёжной фиксации коллекторной группы на стене или в коллекторном шкафу.

Евроконусы 3/4" x 16 мм (2 шт.) – для подключения труб тёплого пола диаметром 16 мм. Изготовлены из латуни, обеспечивают надёжное и герметичное соединение.

Заглушки 1" (2 шт.) – для герметизации неиспользуемых выходов коллектора.

Важно отметить: в комплект поставки не входит труба для тёплого пола, а также термоэлектрические сервоприводы (приобретаются отдельно при необходимости автоматизации системы).

Области применения коллекторной группы ZILTOS в сборе с насосом 2 выхода

• Водяные тёплые полы в небольших помещениях (ванная, кухня, прихожая, туалет)

• Отопление малогабаритных квартир с 1-2 контурами тёплого пола

• Дачные домики и сезонное жильё с автономным отоплением

• Системы отопления с низкотемпературным режимом работы

• Дополнительный контур отопления в существующей системе (например, тёплый пол в пристройке)

Почему стоит выбрать коллекторную группу ZILTOS в сборе с насосом 2 выхода

Готовое решение «всё в одном». Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно – достаточно установить готовое изделие и подключить трубы.

Компактность и идеально для малых систем. Коллектор на 2 выхода с насосом занимает минимум места в коллекторном шкафу и идеально подходит для помещений, где требуется всего 1-2 контура тёплого пола. Это идеальное решение для ванных комнат, кухонь, прихожих или малогабаритных квартир.

Надёжный материал – нержавеющая сталь и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали AISI 304, которая не подвержена коррозии и сохраняет все свои характеристики на протяжении всего срока службы. Насосно-смесительный узел выполнен из латуни для надёжности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос обеспечивает стабильную циркуляцию теплоносителя по обоим контурам и имеет 3 скорости для оптимальной настройки.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в тёплый пол. Это особенно важно, если котёл работает в высокотемпературном режиме (60-80°C), а тёплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева, предотвращает растрескивание напольных покрытий и обеспечивает безопасную работу системы.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащён двумя расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле. Если контуры имеют разную длину (что бывает на практике), расходомеры помогают выровнять поток и добиться одинаковой температуры в обоих помещениях.

Терморегулирующие клапаны для автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на регулируемых по высоте кронштейнах, что позволяет быстро установить её в коллекторный шкаф и точно выставить положение. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и растворы пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно актуально для загородных домов с сезонным проживанием.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 2 выхода

Правильно рассчитайте количество контуров. Коллектор на 2 выхода подходит для систем с двумя петлями тёплого пола. Стандартная практика: одна комната – один контур, если площадь помещения не превышает 25-30 м². Рекомендуемая максимальная длина одного контура – не более 80 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для тёплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект). При использовании труб 20х2,0 мм нужны дополнительные переходники (приобретаются отдельно).

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150 мм) для размещения коллекторной группы с подключёнными трубами.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых кронштейнов. Отрегулируйте высоту кронштейнов.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы тёплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект).

5. Установите шаровые краны на входе от котла и выходе в котёл для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-80 метров.

7. Настройте температуру на смесительном узле в соответствии с типом покрытия (30-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности.

Настройка коллекторной группы:

1. Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

2. При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

3. Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

4. При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени).

Почему комплектация в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 2 выхода на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (2), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Чем отличается коллекторная группа в сборе с насосом от обычного коллектора?
Ответ: Обычный коллектор – это только распределительная гребёнка без насоса и смесительного узла. Для его работы необходимо дополнительно приобретать и подключать отдельно циркуляционный насос и смесительный узел. Коллекторная группа в сборе с насосом – это полностью готовое изделие, которое уже включает в себя коллекторы, циркуляционный насос, смесительный узел, расходомеры, воздухоотводчики и всё необходимое для подключения. Вам остаётся только установить группу и подключить трубы. Это значительно упрощает монтаж и гарантирует совместимость всех компонентов.

Вопрос: Для какой площади подходит коллекторная группа на 2 выхода?
Ответ: Коллекторная группа на 2 выхода обычно используется для обогрева помещений площадью до 30-50 м² (например, ванная комната + кухня или прихожая). При условии, что длина одного контура не превышает 60-80 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб тёплого пола. На 2 контура потребуется 4 евроконуса (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130. Это надёжный насос с мокрым ротором, предназначенный для систем отопления. Он имеет 3 скорости вращения, что позволяет подобрать оптимальный режим работы в зависимости от гидравлического сопротивления системы.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в тёплый пол. Вам не потребуется ничего докупать.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 2 контуров потребуется 2 сервопривода (обычно нормально закрытые – NC, 230V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Коллекторная группа ZILTOS в сборе с насосом специально разработана для систем тёплого пола (низкотемпературных систем). Для радиаторного отопления (высокотемпературного) рекомендуется использовать коллекторы без смесительного узла. Если вы планируете использовать эту группу для радиаторов, смесительный узел будет излишне снижать температуру.

Вопрос: Вы даёте гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12 месяцев. Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 2 выхода в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ.

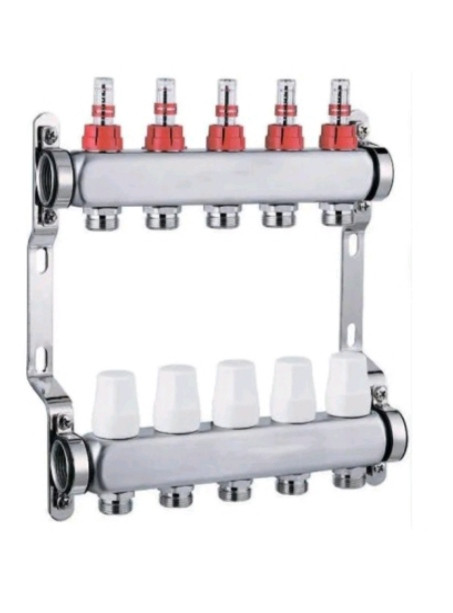

Коллектор для тёплого пола ZILTOS 1" на 5 контура

Коллектор ZILTOS 1" на 5 контуров — распределительный узел из нержавеющей стали AISI 304 для систем водяного тёплого пола. Комплектуется расходомерами на подающей гребёнке и термостатическими клапанами на обратной — всё необходимое для балансировки системы и подключения автоматики уже в составе.

Подходит для тёплого пола площадью до 120–150 м². Устанавливается в системы с уже имеющимся насосом и смесительным узлом, либо в связке с насосно-смесительным модулем, подобранным отдельно.

Технические характеристики

Комплектация

Подающая гребёнка из нержавеющей стали — 5 расходомеров (ротаметров) для визуального контроля и регулировки расхода теплоносителя в каждой петле, балансировочные вентили для точной настройки контуров.

Обратная гребёнка из нержавеющей стали — 5 термостатических клапанов с резьбой М30×1,5 для установки электротермических сервоприводов (приобретаются отдельно).

Автоматические воздухоотводчики с дренажными кранами (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

Евроконусы 3/4"×16 мм (10 шт.) — для подключения труб тёплого пола диаметром 16 мм, по 2 на каждый контур.

Заглушки 1" (2 шт.) — для герметизации торцов коллектора.

Кронштейны для крепления — для монтажа в коллекторный шкаф или на стену.

Все соединения на резиновых уплотнительных кольцах — лён, фум-лента и герметики не нужны.

Насос и смесительный узел в комплект не входят. Если нужно готовое решение с насосом и смесительным узлом — смотрите коллекторную группу ZILTOS в сборе с насосом на 5 контуров на airtherm.by.

Область применения

• Водяной тёплый пол площадью до 120–150 м²
• Системы с уже установленным насосом и смесительным узлом
• Замена или расширение существующего коллекторного узла
• Монтаж в связке с отдельно подобранным насосно-смесительным блоком
• гостиная, две-три спальни, детская, санузлы

Преимущества

Нержавеющая сталь AISI 304. Не корродирует, не темнеет, не взаимодействует с теплоносителем и антифризами. Сохраняет характеристики весь срок службы системы — более 25 лет.

Расходомеры на каждом контуре. Визуальная балансировка расхода обеспечивает равномерный прогрев всех помещений даже при разной длине петель. Настройка занимает несколько минут при первом запуске.

Готовность к автоматизации. Термостатические клапаны М30×1,5 на обратной гребёнке позволяют установить сервоприводы и подключить комнатные термостаты в любой момент — без замены коллектора.

Гибкость при проектировании. Коллектор без насоса и смесительного узла подходит для систем, где эти элементы уже есть, или когда их нужно подобрать индивидуально под конкретный объект.

Уплотнения на кольцах. Все соединения герметизированы резиновыми кольцами — дополнительные уплотнительные материалы не нужны.

Часто задаваемые вопросы

Чем этот коллектор отличается от коллекторной группы ZILTOS в сборе с насосом? В этой позиции нет циркуляционного насоса и насосно-смесительного узла. Коллектор подходит для систем, где насос и смесительный узел уже установлены, или подбираются отдельно. Если нужно готовое решение «всё в одном» — выбирайте коллекторную группу ZILTOS в сборе с насосом на 5 контуров.

Для какой площади подходит коллектор на 5 контуров? Для тёплого пола площадью до 120–150 м². Один контур — одна комната площадью до 25–30 м²; для больших помещений — два контура. Максимальная длина каждого контура — 80–100 м.

Можно ли установить сервоприводы для автоматического управления? Да. Термостатические клапаны М30×1,5 на обратной гребёнке рассчитаны под сервоприводы NC 230V или 24V. Для 5 контуров потребуется 5 сервоприводов — приобретаются отдельно.

Какой насос подойдёт к этому коллектору? Циркуляционный насос класса 25/40 или 25/60 в зависимости от количества контуров и их суммарной длины. Специалисты airtherm.by помогут подобрать насос и смесительный узел под ваш объект.

Подходит ли антифриз в качестве теплоносителя? Да. Совместим с водой и растворами пропиленгликоля / этиленгликоля концентрацией до 50%.

Евроконусы для подключения труб входят в комплект? Да. В комплект входят евроконусы 3/4"×16 мм в количестве 10 шт. — по 2 на каждый контур, для труб диаметром 16 мм. При использовании труб 20 мм потребуются дополнительные переходники.

Какая гарантия? Официальная гарантия производителя — 12 месяцев. Расчётный срок службы — более 25 лет при правильном монтаже и эксплуатации.

Купить коллектор ZILTOS 1" на 5 контура в Беларуси

Интернет-магазин airtherm.by осуществляет продажу и доставку коллекторов ZILTOS по всей Беларуси. Работаем с физическими и юридическими лицами. НДС, все закрывающие документы. Бесплатная консультация по подбору коллектора, насоса и смесительного узла под ваш объект.

Минск · Гомель · Брест · Гродно · Витебск · Могилёв · все районные центры

Купить коллектор для тёплого пола ZILTOS 1" на 5 контура с доставкой по Беларуси — airtherm.by

Коллектор для теплого пола Vieir (VR123-09A) на 9 контуров — расширенное решение для больших коттеджей и домов премиум-класса

Коллекторная группа Vieir VR123-09A на 9 контуров – это готовое распределительное устройство для систем водяного тёплого пола с девятью петлями. Модель предназначена для обогрева больших частных домов и коттеджей премиум-класса площадью до 220-280 м², а также для объектов со сложной планировкой – трёхэтажных домов, зданий с цокольным, мансардным этажом и пристроенными помещениями. Девять выходов позволяют организовать отопление в просторной гостиной (два контура), четырёх спальнях, детской, кухне, прихожей, двух санузлах, гардеробной и других помещениях.

Коллектор выполнен из нержавеющей стали, что обеспечивает долговечность и полную защиту от коррозии. Полная заводская сборка и наличие всех необходимых элементов значительно упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу Vieir VR123-09A на 9 контуров по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: Vieir (ООО «Сантехмаркет», Россия), производство – Китай

• Артикул: VR123-09A (также встречается артикул VR123-А 9 выходов)

• Материал коллекторов: нержавеющая сталь

• Материал кронштейнов: оцинкованная сталь

• Уплотнения: EPDM (этилен-пропиленовый каучук)

• Количество выходов (контуров): 9

• Боковое подключение коллектора: внутренняя резьба 1 1/4" или 1 1/2" (для обеспечения пропускной способности)

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Максимальная рабочая температура: 100°C

• Максимальное рабочее давление: 10 бар

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Гарантийный срок: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллектора Vieir VR123-09A на 9 контуров

Коллекторная группа поставляется в полностью собранном виде и включает все элементы для подключения и эксплуатации:

• Подающий коллектор с регулируемыми расходомерами (9 шт.)

• Обратный коллектор с терморегулирующими клапанами (9 шт.)

• Регулируемый по высоте сдвоенный кронштейн для крепления

• Автоматический воздухоотводчик с дренажным краном для слива теплоносителя – 2 шт.

• Заглушки 1 1/4" или 1 1/2" – 2 шт.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов.

Дополнительная комплектация (приобретается отдельно):

• Евроконусы 3/4" x 16 мм (для подключения труб теплого пола) – 18 шт.

• Фиксаторы поворота трубы D16 – 18 шт.

• Смесительный узел с насосом повышенной производительности (обязателен)

• Шаровые краны на входе и выходе коллектора

• Коллекторный шкаф большого размера (ширина от 1000 мм)

Области применения коллектора Vieir VR123-09A на 9 контуров

• Водяные тёплые полы в больших частных домах и коттеджах премиум-класса (площадь до 220-280 м²)

• Трёхэтажные дома с цокольным и мансардным этажом

• Отопление девяти и более отдельных зон

• Дома с пристроенным гаражом, бассейном, сауной

• Коттеджи с гостевой зоной

• Коммерческие объекты (небольшие гостиницы, офисные центры, медицинские центры)

Почему стоит выбрать коллектор Vieir VR123-09A на 9 контуров

Максимальная гибкость проектирования. 9 выходов – это серьёзное количество контуров, позволяющее реализовать практически любую схему отопления. Вы можете организовать отдельные контуры для каждого помещения, включая гардеробные, прихожие, коридоры и санузлы, а также использовать два контура для больших помещений, таких как гостиная или столовая.

Увеличенное боковое подключение. Для обеспечения достаточной пропускной способности при 9 контурах коллектор имеет увеличенное боковое подключение – внутренняя резьба 1 1/4" или 1 1/2". Это гарантирует, что даже самые дальние контуры получат необходимое количество теплоносителя.

Усиленная конструкция. Коллектор на 9 контуров имеет усиленные кронштейны и увеличенную жёсткость конструкции для надёжной фиксации на стене.

Как выбрать и установить коллектор Vieir VR123-09A на 9 контуров

Рассчитайте количество контуров. Коллектор на 9 выходов подходит для систем с девятью петлями тёплого пола.

Выберите мощный смесительный узел. Для 9 контуров необходим смесительный узел с производительным насосом – не менее 60-70 литров в минуту.

Предусмотрите место для коллекторного шкафа. Минимальные размеры: ширина от 1000 мм, высота от 700 мм, глубина от 150 мм.

Правила монтажа:

1. Установите коллектор с помощью усиленных кронштейнов.

2. Отрегулируйте высоту. Рекомендуемое расстояние от пола – 500-700 мм.

3. Подключите подающую магистраль от смесительного узла.

4. Подключите обратную магистраль.

5. Подключите трубы тёплого пола (18 евроконусов).

6. Установите шаровые краны.

7. Настройте расходомеры.

8. Выполните опрессовку системы.

Почему комплектация коллектора в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Поможем рассчитать количество контуров.

Смета под ваш бюджет. Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir и другие.

Бесплатная доставка по всей Беларуси. Минск, Брест, Гродно, Витебск, Могилёв, Гомель.

Монтаж с гарантией. Гарантия на оборудование до 3 лет и на все выполненные работы.

Как заказать коллектор Vieir VR123-09A на 9 контуров на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by или позвоните нам.

2. Сообщите количество контуров (9).

3. Закажите бесплатный расчёт сметы.

4. Оплатите.

5. Получите коллектор с доставкой.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллектор на 9 контуров?
Ответ: Для обогрева помещений площадью до 220-280 м².

Вопрос: Евроконусы входят в комплект?
Ответ: Нет, приобретаются отдельно. На 9 контуров потребуется 18 евроконусов.

Вопрос: Какой смесительный узел нужен для 9 контуров?
Ответ: С насосом производительностью не менее 60-70 л/мин.

Вопрос: Можно ли установить сервоприводы?
Ответ: Да. На 9 контуров потребуется 9 сервоприводов.

Вопрос: Вы даёте гарантию?
Ответ: Да. Гарантия 12-24 месяца, срок службы более 25 лет.

Вопрос: Какая цена на коллектор Vieir VR123-09A в Беларуси?
Ответ: Актуальную цену уточняйте у менеджеров airtherm.by.

Работаем во всех регионах Республики Беларусь: Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ.

Коллекторная группа ZILTOS в сборе с насосом 9 выходов — профессиональное решение для систем теплого пола

Готовая коллекторная группа ZILTOS в сборе с насосом на 9 выходов – это полностью укомплектованное распределительное устройство для систем водяного теплого пола с девятью петлями. Модель предназначена для отопления больших частных домов и коттеджей премиум-класса площадью до 220-280 м². Девять выходов позволяют организовать зональное управление в просторной гостиной (2-3 контура), трех-четырех спальнях, детской, кухне, прихожей, двух-трех санузлах, гардеробной, кабинете и других помещениях, обеспечивая индивидуальный климат в каждой зоне.

В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно. Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что гарантирует долговечность и устойчивость к коррозии. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 9 выходов по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS (Группа компаний «Стандарт Гидравлика Бел»), производство — Китай

• Материал коллектора: нержавеющая сталь AISI 304

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 9

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние выходов: 50 мм

• Межосевое расстояние коллекторов: 210 мм

• Максимальная рабочая температура: до +85°C (вода) / до +110°C (с гликолем)

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130 (3 скорости)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Гарантия: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 9 выходов

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В базовый комплект входят:

• Подающий коллектор из нержавеющей стали — оснащен 9 расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле с градуировкой расхода до 6 л/мин, а также балансировочными вентилями для точной настройки каждого контура.

• Обратный коллектор из нержавеющей стали — оснащен 9 термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов.

• Насосно-смесительный узел из латуни — для смешивания горячей воды из котла с остывшей водой из обратки. Комплектуется термоголовкой с выносным термодатчиком для точного контроля температуры.

• Циркуляционный насос OASIS 25/60-130 — обеспечивает движение теплоносителя по системе, 3 скорости.

• Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

• Телескопические раздвижные кронштейны с двухплоскостным смещением для удобного монтажа и обслуживания.

• Евроконусы 3/4" x 16 мм (18 шт.) — для подключения труб теплого пола диаметром 16 мм (по 2 на каждый контур).

• Заглушки 1" (2 шт.) — для герметизации неиспользуемых выходов коллектора.

Дополнительная комплектация (приобретается отдельно):

• Фиксаторы поворота трубы D16 — 18 шт.

• Электротермические сервоприводы (9 шт.) — для автоматического управления температурой в каждом помещении.

Области применения коллекторной группы ZILTOS в сборе с насосом 9 выходов

• Водяные теплые полы в больших частных домах и коттеджах (площадь до 220-280 м²)

• Двухуровневые квартиры, таунхаусы и дома с цокольным этажом

• Отопление девяти и более отдельных зон

• Дома с пристроенным гаражом, бассейном, сауной

• Коммерческие объекты (небольшие отели, офисные центры, медицинские центры, рестораны)

• Системы отопления с низкотемпературным режимом работы (конденсационные котлы)

• Радиаторное отопление в многоквартирных домах

Почему стоит выбрать коллекторную группу ZILTOS с насосом 9 выходов

Готовое решение «всё в одном» для 9 контуров. Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно — достаточно установить готовое изделие и подключить трубы. Это исключает ошибки при подборе комплектующих и значительно ускоряет монтаж.

Оптимально для 9 контуров — максимальная гибкость зонирования. Девять выходов позволяют реализовать практически любую схему отопления в доме площадью до 280 м². Вы можете подключить отдельные контуры для гостиной (2-3 контура), трех-четырех спален, детской, кухни, прихожей и санузлов. Такое количество контуров дает возможность точно настроить температурный режим в каждом помещении и избежать установки двух отдельных коллекторов.

Надежный материал — нержавеющая сталь AISI 304 и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали AISI 304, устойчивой к коррозии и перепадам давления, что гарантирует долговечность и надежность работы системы. Насосно-смесительный узел выполнен из латуни для надежности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос с мокрым ротором обеспечивает стабильную циркуляцию теплоносителя по всем девяти контурам и имеет 3 скорости вращения. Насос работает тихо и не требует обслуживания.

• Производительность: 2.4 м³/ч (40 л/мин)

• Максимальный напор: 6 метров водяного столба

• Потребляемая мощность: 40/60/90 Вт

• Рабочее давление: 10 бар

• Макс. температура теплоносителя: +110°C

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в теплый пол. Это особенно важно, если котел работает в высокотемпературном режиме (60-80°C), а теплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева и предотвращает растрескивание напольных покрытий.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащен девятью расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле с градуировкой расхода до 6 л/мин. Если контуры имеют разную длину (что бывает практически всегда), расходомеры помогают выровнять гидравлическое сопротивление и добиться одинаковой температуры во всех помещениях.

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на телескопических раздвижных кронштейнах, что позволяет быстро установить ее в коллекторный шкаф и точно выставить положение. Автоматические воздухоотводчики установлены на отсекающие клапаны, что позволяет проводить обслуживание без полного слива теплоносителя из системы. Дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и незамерзающие растворы на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 9 выходов

Правильно рассчитайте количество контуров. Коллектор на 9 выходов подходит для систем с девятью петлями теплого пола. Стандартная практика: одна комната — один контур, если площадь помещения не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) может потребоваться два контура. Рекомендуемая максимальная длина одного контура — не более 80 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для теплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект, 18 штук). При использовании труб 20х2,0 мм нужны соответствующие переходники.

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150-200 мм) для размещения коллекторной группы с подключенными трубами. Для 9 выходов рекомендуемый размер шкафа — ширина от 1100 мм, высота от 700 мм.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых телескопических кронштейнов. Отрегулируйте высоту.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы теплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект, 18 штук).

5. Установите шаровые краны на входе от котла и выходе в котел для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

7. Настройте температуру на смесительном узле в соответствии с типом напольного покрытия (обычно 35-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллекторной группы:

• Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

• При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

• Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

• При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени) для достижения комфортного режима работы.

Почему комплектация в AIRTHERM.BY – это надежно

Полная инженерная поддержка. Мы не просто продаем коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берем на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определенной суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 9 выходов на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (9), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчет сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете теплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления + сервоприводы. Мы соберем все по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллекторная группа на 9 выходов?
Ответ: Коллекторная группа на 9 выходов обычно используется для обогрева помещений площадью до 220-280 м². Например, для просторного дома: гостиная (35-40 м²) — два-три контура, три-четыре спальни (по 15-20 м²) — по одному контуру, детская (15 м²) — один контур, кухня (15 м²) — один контур, прихожая и санузлы — один контур. При условии, что длина одного контура не превышает 80 метров. Для точного гидравлического расчета обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб теплого пола. На 9 контуров потребуется 18 евроконусов (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130 с мокрым ротором. Он имеет 3 скорости вращения. Характеристики насоса: максимальная производительность 2.4 м³/ч (40 л/мин), максимальный напор 6 метров водяного столба, максимальная потребляемая мощность 90 Вт, напряжение 220 В. Насос предназначен для систем отопления и обеспечивает надежную циркуляцию теплоносителя по 9 контурам.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в теплый пол. Вам не потребуется ничего докупать для организации смешения.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащен терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 9 контуров потребуется 9 сервоприводов (обычно нормально закрытые – NC, 230V или 24V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Да. Коллекторная группа ZILTOS может использоваться как для систем теплого пола, так и для радиаторного отопления. Для систем теплого пола смесительный узел снижает температуру до 30-50°C. Для радиаторного отопления смесительный узел можно отрегулировать на более высокую температуру (60-80°C). При необходимости узел может быть настроен индивидуально под требования системы.

Вопрос: Какой коллекторный шкаф нужен для этой группы?
Ответ: Для коллекторной группы на 9 выходов потребуется коллекторный шкаф размером не менее 1100 мм по ширине, 700 мм по высоте и 150-200 мм по глубине. Рекомендуются шкафы серии «Комфорт» или «Престиж» соответствующих размеров. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Вы даете гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от поставщика). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации. Мы также предоставляем официальную гарантию на выполненные монтажные работы.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 9 выходов в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надежный партнер в комплектации отопления и водоснабжения под ключ.

Коллектор для тёплого пола ZILTOS 1" на 4 контура

Коллектор ZILTOS 1" на 4 контура — распределительный узел из нержавеющей стали AISI 304 для систем водяного тёплого пола. Комплектуется расходомерами на подающей гребёнке и термостатическими клапанами на обратной — всё необходимое для балансировки системы и подключения автоматики уже в составе.

Подходит для тёплого пола площадью до 100–120 м². Устанавливается в системы с уже имеющимся насосом и смесительным узлом, либо в связке с насосно-смесительным модулем, подобранным отдельно.

Технические характеристики

Комплектация

Подающая гребёнка из нержавеющей стали — 4 расходомеров (ротаметров) для визуального контроля и регулировки расхода теплоносителя в каждой петле, балансировочные вентили для точной настройки контуров.

Обратная гребёнка из нержавеющей стали — 4 термостатических клапанов с резьбой М30×1,5 для установки электротермических сервоприводов (приобретаются отдельно).

Автоматические воздухоотводчики с дренажными кранами (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

Евроконусы 3/4"×16 мм (8 шт.) — для подключения труб тёплого пола диаметром 16 мм, по 2 на каждый контур.

Заглушки 1" (2 шт.) — для герметизации торцов коллектора.

Кронштейны для крепления — для монтажа в коллекторный шкаф или на стену.

Все соединения на резиновых уплотнительных кольцах — лён, фум-лента и герметики не нужны.

Насос и смесительный узел в комплект не входят. Если нужно готовое решение с насосом и смесительным узлом — смотрите коллекторную группу ZILTOS в сборе с насосом на 4 контуров на airtherm.by.

Область применения

• Водяной тёплый пол площадью до 100–120 м²
• Системы с уже установленным насосом и смесительным узлом
• Замена или расширение существующего коллекторного узла
• Монтаж в связке с отдельно подобранным насосно-смесительным блоком
• гостиная, две спальни, санузел с прихожей

Преимущества

Нержавеющая сталь AISI 304. Не корродирует, не темнеет, не взаимодействует с теплоносителем и антифризами. Сохраняет характеристики весь срок службы системы — более 25 лет.

Расходомеры на каждом контуре. Визуальная балансировка расхода обеспечивает равномерный прогрев всех помещений даже при разной длине петель. Настройка занимает несколько минут при первом запуске.

Готовность к автоматизации. Термостатические клапаны М30×1,5 на обратной гребёнке позволяют установить сервоприводы и подключить комнатные термостаты в любой момент — без замены коллектора.

Гибкость при проектировании. Коллектор без насоса и смесительного узла подходит для систем, где эти элементы уже есть, или когда их нужно подобрать индивидуально под конкретный объект.

Уплотнения на кольцах. Все соединения герметизированы резиновыми кольцами — дополнительные уплотнительные материалы не нужны.

Часто задаваемые вопросы

Чем этот коллектор отличается от коллекторной группы ZILTOS в сборе с насосом? В этой позиции нет циркуляционного насоса и насосно-смесительного узла. Коллектор подходит для систем, где насос и смесительный узел уже установлены, или подбираются отдельно. Если нужно готовое решение «всё в одном» — выбирайте коллекторную группу ZILTOS в сборе с насосом на 4 контуров.

Для какой площади подходит коллектор на 4 контуров? Для тёплого пола площадью до 100–120 м². Один контур — одна комната площадью до 25–30 м²; для больших помещений — два контура. Максимальная длина каждого контура — 80–100 м.

Можно ли установить сервоприводы для автоматического управления? Да. Термостатические клапаны М30×1,5 на обратной гребёнке рассчитаны под сервоприводы NC 230V или 24V. Для 4 контуров потребуется 4 сервоприводов — приобретаются отдельно.

Какой насос подойдёт к этому коллектору? Циркуляционный насос класса 25/40 или 25/60 в зависимости от количества контуров и их суммарной длины. Специалисты airtherm.by помогут подобрать насос и смесительный узел под ваш объект.

Подходит ли антифриз в качестве теплоносителя? Да. Совместим с водой и растворами пропиленгликоля / этиленгликоля концентрацией до 50%.

Евроконусы для подключения труб входят в комплект? Да. В комплект входят евроконусы 3/4"×16 мм в количестве 8 шт. — по 2 на каждый контур, для труб диаметром 16 мм. При использовании труб 20 мм потребуются дополнительные переходники.

Какая гарантия? Официальная гарантия производителя — 12 месяцев. Расчётный срок службы — более 25 лет при правильном монтаже и эксплуатации.

Купить коллектор ZILTOS 1" на 4 контура в Беларуси

Интернет-магазин airtherm.by осуществляет продажу и доставку коллекторов ZILTOS по всей Беларуси. Работаем с физическими и юридическими лицами. НДС, все закрывающие документы. Бесплатная консультация по подбору коллектора, насоса и смесительного узла под ваш объект.

Минск · Гомель · Брест · Гродно · Витебск · Могилёв · все районные центры

Купить коллектор для тёплого пола ZILTOS 1" на 4 контура с доставкой по Беларуси — airtherm.by

Коллекторная группа ZILTOS в сборе с насосом 4 выхода — готовое решение для систем тёплого пола средней площади

Коллекторная группа ZILTOS в сборе с насосом на 4 выхода – это полностью готовое к монтажу распределительное устройство для систем водяного тёплого пола с четырьмя петлями. Модель оптимально подходит для отопления двух-трёхкомнатных квартир, небольших частных домов или коттеджей площадью до 80-120 м², где требуется подключение 4 контуров отопления. Четыре выхода позволяют организовать обогрев гостиной, двух спален, кухни или выделить отдельные зоны в помещениях сложной планировки.

В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно. Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что обеспечивает высокую коррозионную стойкость и долговечность. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 4 выхода по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS (Группа компаний «Стандарт Гидравлика Бел»), производство — Китай

• Материал коллектора: нержавеющая сталь AISI 304

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 4

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Максимальная рабочая температура: 85°C

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130 (3 скорости)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 4 выхода

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В комплект поставки входят:

• Подающий коллектор из нержавеющей стали — оснащён 4 расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле, а также балансировочными вентилями для точной настройки каждого контура.

• Обратный коллектор из нержавеющей стали — оснащён 4 термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов.

• Насосно-смесительный узел из латуни — для смешивания горячей воды из котла с остывшей водой из обратки. Комплектуется термоголовкой с выносным термодатчиком.

• Циркуляционный насос OASIS 25/60-130 — обеспечивает движение теплоносителя по системе, 3 скорости.

• Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

• Регулируемый по высоте сдвоенный кронштейн для крепления — с возможностью двухплоскостного смещения для удобства монтажа.

• Евроконусы 3/4" x 16 мм (8 шт.) — для подключения труб тёплого пола диаметром 16 мм (по 2 на каждый контур).

• Заглушки 1" (2 шт.) — для герметизации неиспользуемых выходов коллектора.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов (лён, фум-лента, герметики). Насосно-смесительный узел уже смонтирован и подключён к коллекторам.

Области применения коллекторной группы ZILTOS в сборе с насосом 4 выхода

• Водяные тёплые полы в двух-трёхкомнатных квартирах и частных домах (площадь до 80-120 м²)

• Небольшие коттеджи с 4 петлями тёплого пола

• Отопление четырёх отдельных зон (гостиная, две спальни, кухня/санузел)

• Системы отопления с низкотемпературным режимом работы (конденсационные котлы)

• Дополнительный контур отопления в существующей системе (например, тёплый пол в пристройке)

Почему стоит выбрать коллекторную группу ZILTOS в сборе с насосом 4 выхода

Готовое решение «всё в одном». Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно — достаточно установить готовое изделие и подключить трубы. Это исключает ошибки при подборе комплектующих и значительно ускоряет монтаж.

Оптимально для 4 контуров. Коллектор на 4 выхода с насосом — одно из самых востребованных решений. Четыре выхода позволяют организовать тёплый пол в типовой трёхкомнатной квартире или небольшом доме: гостиная, две спальни, кухня. При необходимости можно объединить два выхода для обогрева большого помещения (например, гостиной площадью более 30 м²).

Надёжный материал — нержавеющая сталь AISI 304 и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали, которая не подвержена коррозии, не темнеет, не взаимодействует с агрессивными средами и сохраняет все свои характеристики на протяжении всего срока службы. Насосно-смесительный узел выполнен из латуни для надёжности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос с мокрым ротором обеспечивает стабильную циркуляцию теплоносителя по всем четырём контурам и имеет 3 скорости вращения, что позволяет подобрать оптимальный режим работы в зависимости от гидравлического сопротивления системы. Насос работает тихо и не требует обслуживания.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в тёплый пол. Это особенно важно, если котёл работает в высокотемпературном режиме (60-80°C), а тёплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева, предотвращает растрескивание напольных покрытий и обеспечивает безопасную работу системы.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащён четырьмя расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле. Если контуры имеют разную длину (что бывает практически всегда), расходомеры помогают выровнять гидравлическое сопротивление и добиться одинаковой температуры во всех помещениях.

Терморегулирующие клапаны для автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на регулируемых по высоте кронштейнах, что позволяет быстро установить её в коллекторный шкаф и точно выставить положение. Кронштейны имеют двухплоскостное смещение, обеспечивающее большее удобство монтажа и обслуживания. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и растворы пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно актуально для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 4 выхода

Правильно рассчитайте количество контуров. Коллектор на 4 выхода подходит для систем с четырьмя петлями тёплого пола. Стандартная практика: одна комната — один контур, если площадь помещения не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) может потребоваться два контура. Рекомендуемая максимальная длина одного контура — не более 80-100 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для тёплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект). При использовании труб 20х2,0 мм нужны дополнительные переходники (приобретаются отдельно).

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150-200 мм) для размещения коллекторной группы с подключёнными трубами. Для 4 выходов рекомендуемый размер шкафа — ширина от 700 мм, высота от 600 мм.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых кронштейнов. Отрегулируйте высоту кронштейнов.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы тёплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект, 8 штук).

5. Установите шаровые краны на входе от котла и выходе в котёл для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

7. Настройте температуру на смесительном узле в соответствии с типом напольного покрытия (обычно 35-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллекторной группы:

• Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

• При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

• Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

• При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени) для достижения комфортного режима работы.

Почему комплектация в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 4 выхода на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (4), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллекторная группа на 4 выхода?
Ответ: Коллекторная группа на 4 выхода обычно используется для обогрева помещений площадью до 80-120 м². Например, для трёхкомнатной квартиры или небольшого дома: гостиная (30 м²) — один контур или два, две спальни (по 15-20 м²) — по одному контуру, кухня (15 м²) — один контур. При условии, что длина одного контура не превышает 80-100 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб тёплого пола. На 4 контура потребуется 8 евроконусов (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130 с мокрым ротором. Он имеет 3 скорости вращения, что позволяет подобрать оптимальный режим работы в зависимости от гидравлического сопротивления системы. Насос предназначен для систем отопления и обеспечивает надёжную циркуляцию теплоносителя по 4 контурам.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в тёплый пол. Вам не потребуется ничего докупать для организации смешения.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 4 контуров потребуется 4 сервопривода (обычно нормально закрытые – NC, 230V или 24V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Коллекторная группа ZILTOS в сборе с насосом специально разработана для систем тёплого пола (низкотемпературных систем). Для радиаторного отопления (высокотемпературного) рекомендуется использовать коллекторы без смесительного узла, так как смесительный узел будет излишне снижать температуру теплоносителя, и радиаторы не смогут эффективно обогревать помещение.

Вопрос: Какой коллекторный шкаф нужен для этой группы?
Ответ: Для коллекторной группы на 4 выхода потребуется коллекторный шкаф размером не менее 700 мм по ширине, 600 мм по высоте и 150-200 мм по глубине. Рекомендуются шкафы серии «Комфорт» или «Престиж» соответствующих размеров. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Вы даёте гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12 месяцев. Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации. Мы также предоставляем официальную гарантию на выполненные монтажные работы.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 4 выхода в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ.

Коллектор для теплого пола Vieir (VR123-11A) на 11 контуров — максимальная комплектация для больших систем отопления

Коллекторная группа Vieir VR123-11A на 11 контуров – это готовое распределительное устройство для систем водяного тёплого пола с одиннадцатью петлями. Модель относится к максимальной комплектации в линейке VR123 и предназначена для обогрева больших частных домов, коттеджей премиум-класса и коммерческих объектов площадью до 250-300 м². Одиннадцать выходов позволяют организовать отопление в просторной гостиной (два контура), четырёх-пяти спальнях, детской, кухне, прихожей, двух-трёх санузлах, гардеробной, кабинете, а также подключить тёплые полы в пристроенном гараже, бассейне или сауне .

Коллектор выполнен из нержавеющей стали, что обеспечивает долговечность и полную защиту от коррозии. Полная заводская сборка и наличие всех необходимых элементов значительно упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу Vieir VR123-11A на 11 контуров по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: Vieir (ООО «Сантехмаркет», Россия), производство – Китай

• Артикул: VR123-11A

• Материал коллекторов: нержавеющая сталь

• Материал кронштейнов: оцинкованная сталь

• Уплотнения: EPDM (этилен-пропиленовый каучук)

• Количество выходов (контуров): 11

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние: 210 мм

• Максимальная рабочая температура: 100°C

• Максимальное рабочее давление: 6 бар (эксплуатационное) / 10 бар (испытательное)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Гарантийный срок: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллектора Vieir VR123-11A на 11 контуров

Коллекторная группа поставляется в полностью собранном виде и включает все элементы для подключения и эксплуатации :

• Подающий коллектор с регулируемыми расходомерами (11 шт.)

• Обратный коллектор с терморегулирующими клапанами (11 шт.)

• Регулируемый по высоте сдвоенный кронштейн для крепления распределителя

• Автоматический воздухоотводчик с дренажным краном для слива теплоносителя – 2 шт.

• Заглушки 1" – 2 шт.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов (лён, фум-лента, герметики) .

Дополнительная комплектация (приобретается отдельно):

• Евроконусы 3/4" x 16 мм (для подключения труб теплого пола) – 22 шт.

• Фиксаторы поворота трубы D16 – 22 шт.

• Смесительный узел с насосом повышенной производительности (обязателен)

• Шаровые краны на входе и выходе коллектора

• Коллекторный шкаф большого размера (ширина от 1000 мм)

Области применения коллектора Vieir VR123-11A на 11 контуров

• Водяные тёплые полы в больших частных домах и коттеджах премиум-класса (площадь до 250-300 м²)

• Дома с цокольным, мансардным этажом и пристроенными помещениями

• Отопление одиннадцати и более отдельных зон

• Дома с пристроенным гаражом, бассейном, сауной, зимним садом

• Коттеджи с гостевой зоной и отдельным входом

• Коммерческие объекты (небольшие гостиницы на 10-15 номеров, офисные центры, медицинские центры, рестораны, спа-салоны)

Почему стоит выбрать коллектор Vieir VR123-11A на 11 контуров

Максимальное количество выходов в линейке VR123. 11 выходов – это максимальная комплектация в данной серии, что позволяет организовать полноценное зональное отопление даже в очень больших домах и коммерческих объектах. При таком количестве контуров можно избежать установки двух отдельных коллекторов, экономя место и средства .

Надёжный материал – нержавеющая сталь. Коллектор выполнен из высококачественной нержавеющей стали. Материал не подвержен коррозии, не темнеет со временем, не взаимодействует с химически активными средами. Гладкая внутренняя поверхность обеспечивает минимальное гидравлическое сопротивление и предотвращает образование отложений .

Расходомеры на каждом контуре для профессиональной балансировки. Подающий коллектор оснащён одиннадцатью расходомерами (ротаметрами), которые позволяют точно настроить расход теплоносителя в каждой петле. Для систем с 11 контурами профессиональная балансировка является обязательным условием нормальной работы – разница в длине петель может достигать 50% и более .

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов. В сочетании с комнатными термостатами это позволяет создать полностью автоматизированную систему климат-контроля с индивидуальными настройками для каждой из 11 зон, экономя до 30-40% энергоресурсов .

Удобный монтаж и обслуживание. Коллектор поставляется в сборе с регулируемыми по высоте кронштейнами. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации .

Увеличенное боковое подключение 1". Для обеспечения достаточной пропускной способности при 11 контурах коллектор имеет боковое подключение 1". Это гарантирует, что даже самые дальние контуры получат необходимое количество теплоносителя при максимальной нагрузке.

Как выбрать и установить коллектор Vieir VR123-11A на 11 контуров

Рассчитайте количество контуров. Коллектор на 11 выходов подходит для систем с одиннадцатью петлями тёплого пола. Типовое распределение для двухэтажного дома площадью 300 м²: первый этаж – гостиная (2 контура), кухня (1), прихожая (1), санузел (1), кабинет (1); второй этаж – четыре спальни (4 контура), гардеробная (1). Итого 11 контуров.

Выберите мощный смесительный узел. Для 11 контуров необходим смесительный узел с производительным насосом – не менее 70-80 литров в минуту. Рекомендуются узлы с насосом Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80.

Предусмотрите место для коллекторного шкафа. Для коллектора на 11 контуров потребуется коллекторный шкаф большого размера. Минимальные размеры: ширина от 1100 мм, высота от 700 мм, глубина от 150 мм. При возможности лучше установить коллектор в котельной без шкафа.

Правила монтажа :

1. Установите коллектор на стену с помощью усиленных кронштейнов, идущих в комплекте.

2. Отрегулируйте высоту кронштейнов. Рекомендуемое расстояние от пола – 500-700 мм для удобства обслуживания.

3. Подключите подающую магистраль от смесительного узла к входу подающего коллектора (внутренняя резьба 1").

4. Подключите обратную магистраль от обратного коллектора к смесительному узлу или котлу.

5. Подключите трубы тёплого пола к выходам коллектора с помощью евроконусов 3/4" x 16 мм (22 штуки).

6. Обязательно установите шаровые краны на входе и выходе коллектора для возможности отключения системы.

7. Настройте расходомеры: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

8. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллектора :

После монтажа необходимо выполнить балансировку системы:

• Отрегулируйте расход теплоносителя на каждом контуре с помощью расходомеров

• При использовании сервоприводов подключите их к комнатным термостатам

• Настройте температурный режим на смесительном узле (35-45°C для тёплого пола)

Почему комплектация коллектора в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллектор, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллектор Vieir VR123-11A на 11 контуров на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (11), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллектор с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллектор + евроконусы + крепления + смесительный узел + насос. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллектор на 11 контуров?
Ответ: Коллектор на 11 контуров обычно используется для обогрева помещений площадью до 250-300 м². При условии, что длина одного контура не превышает 80-100 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Нет, евроконусы 3/4" x 16 мм для подключения труб теплого пола приобретаются отдельно. На 11 контуров потребуется 22 евроконуса (по 2 на контур – для подачи и обратки). В базовую комплектацию входят только коллекторы, расходомеры, клапаны, воздухоотводчики, дренажные краны, кронштейны и заглушки .

Вопрос: Какой смесительный узел нужен для 11 контуров?
Ответ: Для 11 контуров потребуется смесительный узел с производительным насосом – не менее 70-80 литров в минуту. Рекомендуются узлы с насосом Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80. При значительной разнице в длине контуров может потребоваться установка двух смесительных узлов.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с возможностью установки электротермических сервоприводов (нормально закрытые – NC, 230V или 24V). Для 11 контуров потребуется 11 сервоприводов. Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры .

Вопрос: Какой коллекторный шкаф нужен для 11 контуров?
Ответ: Для коллектора на 11 контуров потребуется шкаф увеличенного размера. Минимальные размеры: ширина от 1100 мм, высота от 700 мм, глубина от 150 мм. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Можно ли использовать коллектор для радиаторного отопления?
Ответ: Да. Коллектор подходит как для систем напольного отопления, так и для радиаторных систем. Благодаря высокой рабочей температуре (до 100°C) и давлению (до 10 бар), он прекрасно работает в высокотемпературных радиаторных системах.

Вопрос: Вы даёте гарантию на коллектор Vieir VR123-11A?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от партии поставки). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации.

Вопрос: Какая цена на коллектор Vieir VR123-11A на 11 контуров в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ.

Коллекторная группа Vieir VR123-06A на 6 контуров – это готовое распределительное устройство для систем водяного тёплого пола с шестью петлями. Модель предназначена для обогрева больших квартир, частных домов и коттеджей площадью до 150-200 м². Шесть выходов позволяют организовать отопление в гостиной, двух-трёх спальнях, детской, кухне, прихожей и санузлах или реализовать сложные зональные схемы отопления с разделением больших помещений на несколько контуров.

Коллектор выполнен из нержавеющей стали, что гарантирует долговечность и устойчивость к коррозии. Полная заводская сборка и наличие всех необходимых элементов упрощают монтаж и обеспечивают надёжную работу системы на долгие годы.

На AIRTHERM.BY вы можете купить коллекторную группу Vieir VR123-06A на 6 контуров по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: Vieir (ООО «Сантехмаркет», Россия), производство – Китай

• Артикул: VR123-06A (также встречается артикул VR123-А 6 выходов)

• Материал коллекторов: нержавеющая сталь

• Материал кронштейнов: оцинкованная сталь

• Уплотнения: EPDM (этилен-пропиленовый каучук)

• Количество выходов (контуров): 6

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Максимальная рабочая температура: 100°C

• Максимальное рабочее давление: 10 бар

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Гарантийный срок: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллектора Vieir VR123-06A на 6 контуров

Коллекторная группа поставляется в полностью собранном виде и включает все элементы для подключения и эксплуатации:

• Подающий коллектор с регулируемыми расходомерами (6 шт.)

• Обратный коллектор с терморегулирующими клапанами (6 шт.)

• Регулируемый по высоте сдвоенный кронштейн для крепления

• Автоматический воздухоотводчик с дренажным краном для слива теплоносителя – 2 шт.

• Заглушки 1" – 2 шт.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов (лён, фум-лента, герметики).

Дополнительная комплектация (приобретается отдельно):

• Евроконусы 3/4" x 16 мм (для подключения труб теплого пола) – 12 шт.

• Фиксаторы поворота трубы D16 – 12 шт.

• Смесительный узел с насосом (для организации циркуляции и снижения температуры)

• Шаровые краны на входе и выходе коллектора

Области применения коллектора Vieir VR123-06A на 6 контуров

• Водяные тёплые полы в больших квартирах (площадь до 120-150 м²)

• Частные дома и коттеджи с 6 петлями тёплого пола (площадь до 150-200 м²)

• Отопление шести отдельных зон (гостиная, 2-3 спальни, детская, кухня, прихожая, санузлы)

• Двухуровневые квартиры и пентхаусы

• Коммерческие объекты средней площади (офисы, магазины, кафе, салоны красоты)

• Дачные дома и коттеджи с полноценной системой отопления

Почему стоит выбрать коллектор Vieir VR123-06A на 6 контуров

Профессиональное количество выходов для больших объектов. 6 выходов позволяют организовать полноценное зональное отопление в доме с 4-5 жилыми комнатами, кухней и санузлом. При необходимости можно объединить два выхода для обогрева просторной гостиной (более 30 м²) или использовать отдельные контуры для тёплых полов в ванных комнатах. Это количество выходов считается профессиональным стандартом для большинства коттеджей средней площади.

Надёжный материал – нержавеющая сталь. Коллектор выполнен из высококачественной нержавеющей стали, которая не ржавеет, не взаимодействует с химически активными средами и сохраняет все свои свойства в течение всего срока службы. Гладкая внутренняя поверхность обеспечивает минимальное гидравлическое сопротивление и предотвращает образование отложений и накипи.

Расходомеры на каждом контуре для профессиональной балансировки. Подающий коллектор оснащён шестью расходомерами (ротаметрами), которые позволяют точно настроить расход теплоносителя в каждой петле. Это критически важно для систем с большим количеством контуров разной длины. Профессиональная балансировка с помощью расходомеров гарантирует одинаковую температуру во всех помещениях независимо от длины и гидравлического сопротивления каждого контура.

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами, на которые можно установить электротермические сервоприводы. В сочетании с комнатными термостатами это позволяет создать полностью автоматизированную систему климат-контроля с индивидуальными настройками для каждой комнаты. Это не только повышает комфорт, но и позволяет экономить до 30-40% энергоресурсов.

Удобный монтаж и компактные размеры. Несмотря на 6 выходов, коллектор сохраняет компактные размеры благодаря оптимизированной конструкции. Регулируемые по высоте кронштейны позволяют точно выставить положение коллектора в шкафу. Автоматические воздухоотводчики удаляют воздух без участия человека, а дренажные краны упрощают обслуживание и сезонную консервацию системы.

Широкий диапазон рабочих температур и давлений. Рабочая температура до 100°C и давление до 10 бар делают коллектор универсальным для любых типов систем отопления. Допускается использование водно-гликолевых растворов (антифризов) концентрацией до 50%, что особенно важно для загородных домов с сезонным проживанием.

Как выбрать и установить коллектор Vieir VR123-06A на 6 контуров

Рассчитайте количество контуров. Коллектор на 6 выходов подходит для систем с шестью петлями тёплого пола. Стандартная практика: одна комната – один контур, если площадь комнаты не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) потребуется два контура. В ванных комнатах и санузлах обычно используется отдельный контур небольшой длины.

Убедитесь в достаточной производительности насоса. Для системы с 6 контурами необходим мощный циркуляционный насос. Смесительный узел должен быть оснащён насосом производительностью не менее 30-40 литров в минуту. Рекомендуются насосы Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80.

Смесительный узел обязателен. Для системы тёплого пола с 6 контурами наличие насосно-смесительного узла является обязательным условием нормальной работы. Узел снижает температуру теплоносителя до безопасных для тёплого пола 30-50°C и обеспечивает достаточную циркуляцию через все контуры. Без смесительного узла система не будет работать эффективно.

Правила монтажа:

1. Установите коллектор в коллекторный шкаф или на стену. Шкаф должен быть достаточно вместительным – глубина не менее 150-200 мм, ширина не менее 600-700 мм для 6 выходов.

2. Используйте прилагаемые кронштейны, отрегулируйте высоту. Рекомендуемое расстояние от пола – 500-700 мм.

3. Подключите подающую магистраль от смесительного узла к входу подающего коллектора (внутренняя резьба 1").

4. Подключите обратную магистраль от обратного коллектора к смесительному узлу или котлу.

5. Подключите трубы тёплого пола к выходам коллектора с помощью евроконусов 3/4" x 16 мм (12 штук). Для каждой трубы используйте отдельный евроконус и фиксатор поворота.

6. Обязательно установите шаровые краны на входе и выходе коллектора для возможности отключения системы при обслуживании.

7. Настройте расходомеры: для каждой петли выставьте требуемый расход теплоносителя. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

8. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности.

Почему комплектация коллектора в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллектор, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллектор Vieir VR123-06A на 6 контуров на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (6), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллектор с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллектор + евроконусы + крепления + смесительный узел + насос. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллектор на 6 контуров?
Ответ: Коллектор на 6 контуров обычно используется для обогрева помещений площадью до 150-200 м². При условии, что длина одного контура не превышает 80-100 метров, а шаг укладки трубы составляет 150-200 мм. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Нет, евроконусы 3/4" x 16 мм для подключения труб теплого пола приобретаются отдельно. На 6 контуров потребуется 12 евроконусов (по 2 на контур – для подачи и обратки). В базовую комплектацию входят только коллекторы, расходомеры, клапаны, воздухоотводчики, дренажные краны, кронштейны и заглушки.

Вопрос: Какой смесительный узел нужен для 6 контуров?
Ответ: Для 6 контуров потребуется смесительный узел с производительным насосом – не менее 35-45 литров в минуту. Рекомендуются узлы с насосом Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80. Также возможна установка двух смесительных узлов при разделении системы на зоны. Наши специалисты помогут подобрать оптимальный вариант.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с возможностью установки электротермических сервоприводов (нормально закрытые – NC, 230V или 24V). Для 6 контуров потребуется 6 сервоприводов. Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры.

Вопрос: Чем отличается коллектор на 6 контуров от коллектора на 4 или 5 контуров?
Ответ: Отличается только количеством выходов и длиной гребёнки. Все технические характеристики (материал, рабочее давление, температура, диаметр подключения) идентичны для всей серии VR123. Коллектор на 6 контуров имеет 6 расходомеров на подаче и 6 термостатических клапанов на обратке. Длина коллектора увеличивается пропорционально количеству выходов.

Вопрос: Можно ли использовать коллектор для радиаторного отопления?
Ответ: Да. Коллектор подходит как для систем напольного отопления, так и для радиаторных систем. Благодаря высокой рабочей температуре (до 100°C) и давлению (до 10 бар), он прекрасно работает в высокотемпературных радиаторных системах. Для радиаторов расходомеры можно заменить на шаровые краны.

Вопрос: Вы даёте гарантию на коллектор Vieir VR123-06A?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от партии поставки). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации.

Вопрос: Какая цена на коллектор Vieir VR123-06A на 6 контуров в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ

Коллекторная группа ZILTOS в сборе с насосом 8 выходов — профессиональное решение для больших систем отопления

Коллекторная группа ZILTOS в сборе с насосом на 8 выходов – это полностью готовое к монтажу распределительное устройство для систем водяного тёплого пола с восемью петлями. Модель предназначена для отопления больших частных домов, коттеджей премиум-класса и коммерческих объектов площадью до 200-250 м². Восемь выходов позволяют организовать зональное управление в просторной гостиной (2-3 контура), трёх-четырёх спальнях, детской, кухне, прихожей, двух-трёх санузлах, гардеробной, кабинете и других помещениях, обеспечивая индивидуальный климат в каждой зоне.

В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно. Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что гарантирует долговечность и устойчивость к коррозии. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 8 выходов по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS (Группа компаний «Стандарт Гидравлика Бел»), производство — Китай

• Материал коллектора: нержавеющая сталь AISI 304

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 8

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние: 200-260 мм

• Максимальная рабочая температура: 85°C

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130 (3 скорости)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Гарантия: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 8 выходов

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В комплект поставки входят:

• Подающий коллектор из нержавеющей стали — оснащён 8 расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле, а также балансировочными вентилями для точной настройки каждого контура.

• Обратный коллектор из нержавеющей стали — оснащён 8 термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов.

• Насосно-смесительный узел из латуни — для смешивания горячей воды из котла с остывшей водой из обратки. Комплектуется термоголовкой с выносным термодатчиком для точного контроля температуры. Имеет наружную резьбу G 1" для удобного подключения к трубам.

• Циркуляционный насос OASIS 25/60-130 — обеспечивает движение теплоносителя по системе, 3 скорости.

• Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

• Регулируемый по высоте телескопический кронштейн для крепления — с двухплоскостным смещением для удобного монтажа и обслуживания.

• Евроконусы 3/4" x 16 мм (16 шт.) — для подключения труб тёплого пола диаметром 16 мм (по 2 на каждый контур). Все необходимые евроконусы включены в комплект.

• Заглушки 1" (2 шт.) — для герметизации неиспользуемых выходов коллектора.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов (лён, фум-лента, герметики). Бачок поставляется герметично запечатанным, что предотвращает попадание пыли и мусора во время строительных работ.

Дополнительная комплектация (приобретается отдельно):

• Фиксаторы поворота трубы D16 — 16 шт.

• Электротермические сервоприводы (8 шт.) — для автоматического управления температурой в каждом помещении.

Области применения коллекторной группы ZILTOS в сборе с насосом 8 выходов

• Водяные тёплые полы в больших частных домах и коттеджах премиум-класса (площадь до 200-250 м²)

• Двухуровневые квартиры, таунхаусы и дома с цокольным этажом

• Отопление восьми и более отдельных зон (гостиная (2-3 контура), 2-3 спальни, детская, кухня, прихожая, 2 санузла, гардеробная, кабинет)

• Дома с пристроенным гаражом, бассейном, сауной, зимним садом, оранжереей

• Коммерческие объекты (небольшие гостиницы на 15-20 номеров, офисные центры, медицинские центры, рестораны, спа-салоны, фитнес-клубы, магазины)

• Системы отопления с низкотемпературным режимом работы (конденсационные котлы)

Почему стоит выбрать коллекторную группу ZILTOS в сборе с насосом 8 выходов

Готовое решение «всё в одном» для 8 контуров. Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно — достаточно установить готовое изделие и подключить трубы. Это исключает ошибки при подборе комплектующих и значительно ускоряет монтаж.

Оптимально для 8 контуров — максимальная гибкость зонирования. Восемь выходов позволяют реализовать практически любую схему отопления в доме площадью до 250 м². Вы можете подключить отдельные контуры для гостиной (2-3 контура), двух-трёх спален, детской, кухни, прихожей и санузлов. Такое количество контуров даёт возможность точно настроить температурный режим в каждом помещении и избежать установки двух отдельных коллекторов.

Надёжный материал — нержавеющая сталь AISI 304 и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали, которая не подвержена коррозии, не темнеет, не взаимодействует с агрессивными средами и сохраняет все свои характеристики на протяжении всего срока службы. Насосно-смесительный узел выполнен из латуни для надёжности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос с мокрым ротором обеспечивает стабильную циркуляцию теплоносителя по всем восьми контурам и имеет 3 скорости вращения. Характеристики насоса: максимальная производительность 2,4 м³/ч (40 л/мин), максимальный напор 6 метров водяного столба, максимальная потребляемая мощность 90 Вт, напряжение 220 В. Насос работает тихо и не требует обслуживания.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в тёплый пол. Это особенно важно, если котёл работает в высокотемпературном режиме (60-80°C), а тёплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева и предотвращает растрескивание напольных покрытий.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащён восемью расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле. Если контуры имеют разную длину (что бывает практически всегда), расходомеры помогают выровнять гидравлическое сопротивление и добиться одинаковой температуры во всех помещениях.

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на регулируемых по высоте кронштейнах, что позволяет быстро установить её в коллекторный шкаф и точно выставить положение. Кронштейны имеют двухплоскостное смещение, обеспечивающее большее удобство монтажа и обслуживания. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и растворы пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно актуально для загородных домов с сезонным проживанием, где система может отключаться на зиму. Экономия воды составляет до 40% по сравнению со стандартными бачками.

Высокая энергоэффективность. Наличие специально разработанного мокрого ротора в насосе OASIS значительно снижает уровень шума при его работе. Количество потребляемой энергии циркуляционным насосом не больше, чем небольшой электрической лампочкой.

Удобный доступ для обслуживания. Доступ к арматуре бачка осуществляется через отверстие для панели управления. Все элементы внутренней конструкции легко извлекаются и обслуживаются без демонтажа стены. Бачок спроектирован так, что его не нужно открывать на этапе строительства — он герметично запечатан.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 8 выходов

Правильно рассчитайте количество контуров. Коллектор на 8 выходов подходит для систем с восемью петлями тёплого пола. Стандартная практика: одна комната — один контур, если площадь помещения не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) может потребоваться два контура. Рекомендуемая максимальная длина одного контура — не более 80 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для тёплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект). При использовании труб 20х2,0 мм нужны соответствующие переходники.

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150-200 мм) для размещения коллекторной группы с подключёнными трубами. Для 8 выходов рекомендуемый размер шкафа — ширина от 1000 мм, высота от 700 мм.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых кронштейнов. Отрегулируйте высоту.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы тёплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект, 16 штук).

5. Установите шаровые краны на входе от котла и выходе в котёл для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

7. Настройте температуру на смесительном узле в соответствии с типом напольного покрытия (обычно 35-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллекторной группы:

• Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

• При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

• Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

• При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени) для достижения комфортного режима работы.

Почему комплектация в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 8 выходов на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (8), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления + сервоприводы. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллекторная группа на 8 выходов?
Ответ: Коллекторная группа на 8 выходов обычно используется для обогрева помещений площадью до 200-250 м². Например, для просторного дома: гостиная (35-40 м²) — два-три контура, две-три спальни (по 15-20 м²) — по одному контуру, детская (15 м²) — один контур, кухня (15 м²) — один контур, прихожая и санузлы — один контур. При условии, что длина одного контура не превышает 80 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб тёплого пола. На 8 контуров потребуется 16 евроконусов (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130 с мокрым ротором. Он имеет 3 скорости вращения. Характеристики насоса: максимальная производительность 2,4 м³/ч (40 л/мин), максимальный напор 6 метров водяного столба, максимальная потребляемая мощность 90 Вт, напряжение 220 В. Насос предназначен для систем отопления и обеспечивает надёжную циркуляцию теплоносителя по 8 контурам.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в тёплый пол. Вам не потребуется ничего докупать для организации смешения.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 8 контуров потребуется 8 сервоприводов (обычно нормально закрытые – NC, 230V или 24V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Коллекторная группа ZILTOS в сборе с насосом специально разработана для систем тёплого пола (низкотемпературных систем). Для радиаторного отопления (высокотемпературного) рекомендуется использовать коллекторы без смесительного узла, так как смесительный узел будет излишне снижать температуру теплоносителя, и радиаторы не смогут эффективно обогревать помещение.

Вопрос: Какой коллекторный шкаф нужен для этой группы?
Ответ: Для коллекторной группы на 8 выходов потребуется коллекторный шкаф размером не менее 1000 мм по ширине, 700 мм по высоте и 150-200 мм по глубине. Рекомендуются шкафы серии «Комфорт» или «Престиж» соответствующих размеров. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Вы даёте гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от поставщика). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации. Мы также предоставляем официальную гарантию на выполненные монтажные работы.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 8 выходов в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ.

Коллекторная группа ZILTOS в сборе с насосом 11 выходов — профессиональное решение для больших систем теплого пола

Готовая коллекторная группа ZILTOS в сборе с насосом на 11 выходов – это полностью укомплектованное распределительное устройство для систем водяного теплого пола с одиннадцатью петлями. Модель предназначена для отопления больших частных домов, коттеджей премиум-класса и коммерческих объектов площадью до 250-300 м². Одиннадцать выходов позволяют организовать зональное управление в просторной гостиной (2-3 контура), четырех-пяти спальнях, детской, кухне, прихожей, двух-трех санузлах, гардеробной, кабинете, а также подключить теплые полы в пристроенном гараже, бассейне, сауне, зимнем саду.

В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно. Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что гарантирует долговечность и устойчивость к коррозии. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 11 выходов по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS (Группа компаний «Стандарт Гидравлика Бел»), производство — Китай

• Материал коллектора: нержавеющая сталь AISI 304

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 11

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние выходов: 50 мм

• Межосевое расстояние коллекторов: 210 мм

• Максимальная рабочая температура: до +85°C (вода) / до +110°C (с гликолем)

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130 (3 скорости)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Гарантия: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 11 выходов

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В базовый комплект входят:

• Подающий коллектор из нержавеющей стали — оснащен 11 расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле с градуировкой расхода до 6 л/мин, а также балансировочными вентилями для точной настройки каждого контура.

• Обратный коллектор из нержавеющей стали — оснащен 11 термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов.

• Насосно-смесительный узел из латуни — для смешивания горячей воды из котла с остывшей водой из обратки. Комплектуется термоголовкой с выносным термодатчиком для точного контроля температуры.

• Циркуляционный насос OASIS 25/60-130 — обеспечивает движение теплоносителя по системе, 3 скорости.

• Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

• Телескопические раздвижные кронштейны с двухплоскостным смещением для удобного монтажа и обслуживания.

• Евроконусы 3/4" x 16 мм (22 шт.) — для подключения труб теплого пола диаметром 16 мм (по 2 на каждый контур).

• Заглушки 1" (2 шт.) — для герметизации неиспользуемых выходов коллектора.

Дополнительная комплектация (приобретается отдельно):

• Фиксаторы поворота трубы D16 — 22 шт.

• Электротермические сервоприводы (11 шт.) — для автоматического управления температурой в каждом помещении.

Области применения коллекторной группы ZILTOS в сборе с насосом 11 выходов

• Водяные теплые полы в больших частных домах и коттеджах премиум-класса (площадь до 250-300 м²)

• Трехэтажные дома с цокольным и мансардным этажом

• Отопление одиннадцати и более отдельных зон

• Дома с пристроенным гаражом, бассейном, сауной, зимним садом

• Коттеджи с гостевой зоной и отдельным входом

• Коммерческие объекты (небольшие гостиницы, офисные центры, медицинские центры, рестораны, спа-салоны)

• Системы отопления с низкотемпературным режимом работы (конденсационные котлы)

Почему стоит выбрать коллекторную группу ZILTOS с насосом 11 выходов

Готовое решение «всё в одном» для 11 контуров. Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно — достаточно установить готовое изделие и подключить трубы. Это исключает ошибки при подборе комплектующих и значительно ускоряет монтаж.

Максимальное количество выходов для больших объектов. 11 выходов позволяют реализовать практически любую схему отопления в доме площадью до 300 м². Вы можете подключить отдельные контуры для гостиной (2-3 контура), четырех-пяти спален, детской, кухни, прихожей, санузлов и дополнительных помещений. Такое количество контуров дает возможность точно настроить температурный режим в каждом помещении и избежать установки двух отдельных коллекторов.

Надежный материал — нержавеющая сталь AISI 304 и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали AISI 304, устойчивой к коррозии и перепадам давления, что гарантирует долговечность и надежность работы системы. Насосно-смесительный узел выполнен из латуни для надежности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос с мокрым ротором обеспечивает стабильную циркуляцию теплоносителя по всем одиннадцати контурам и имеет 3 скорости вращения. Характеристики насоса:

• Производительность: 2.4 м³/ч (40 л/мин)

• Максимальный напор: 6 метров водяного столба

• Потребляемая мощность: 40/60/90 Вт

• Рабочее давление: 10 бар

• Макс. температура теплоносителя: +110°C
  Насос работает тихо и не требует обслуживания.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в теплый пол. Это особенно важно, если котел работает в высокотемпературном режиме (60-80°C), а теплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева и предотвращает растрескивание напольных покрытий.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащен одиннадцатью расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле с градуировкой расхода до 6 л/мин. Если контуры имеют разную длину (что бывает практически всегда), расходомеры помогают выровнять гидравлическое сопротивление и добиться одинаковой температуры во всех помещениях.

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на телескопических раздвижных кронштейнах, что позволяет быстро установить ее в коллекторный шкаф и точно выставить положение. Автоматические воздухоотводчики установлены на отсекающие клапаны, что позволяет проводить обслуживание без полного слива теплоносителя из системы. Дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и незамерзающие растворы на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 11 выходов

Правильно рассчитайте количество контуров. Коллектор на 11 выходов подходит для систем с одиннадцатью петлями теплого пола. Стандартная практика: одна комната — один контур, если площадь помещения не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) может потребоваться два контура. Рекомендуемая максимальная длина одного контура — не более 80 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для теплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект, 22 штуки). При использовании труб 20х2,0 мм нужны соответствующие переходники.

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150-200 мм) для размещения коллекторной группы с подключенными трубами. Для 11 выходов рекомендуемый размер шкафа — ширина от 1300 мм, высота от 800 мм, глубина от 200 мм. При возможности лучше установить коллектор в котельной без шкафа.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых телескопических кронштейнов. Отрегулируйте высоту.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы теплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект, 22 штуки).

5. Установите шаровые краны на входе от котла и выходе в котел для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

7. Настройте температуру на смесительном узле в соответствии с типом напольного покрытия (обычно 35-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллекторной группы:

• Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

• При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

• Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

• При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени) для достижения комфортного режима работы.

Почему комплектация в AIRTHERM.BY – это надежно

Полная инженерная поддержка. Мы не просто продаем коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берем на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определенной суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 11 выходов на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (11), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчет сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете теплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления + сервоприводы. Мы соберем все по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллекторная группа на 11 выходов?
Ответ: Коллекторная группа на 11 выходов обычно используется для обогрева помещений площадью до 250-300 м². Например, для просторного дома: гостиная (35-40 м²) — два-три контура, четыре-пять спален (по 15-20 м²) — по одному контуру, детская (15 м²) — один контур, кухня (15 м²) — один контур, прихожая и санузлы — один контур. При условии, что длина одного контура не превышает 80 метров. Для точного гидравлического расчета обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб теплого пола. На 11 контуров потребуется 22 евроконуса (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130 с мокрым ротором. Он имеет 3 скорости вращения. Характеристики насоса: максимальная производительность 2.4 м³/ч (40 л/мин), максимальный напор 6 метров водяного столба, максимальная потребляемая мощность 90 Вт, напряжение 220 В. Насос предназначен для систем отопления и обеспечивает надежную циркуляцию теплоносителя по 11 контурам.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в теплый пол. Вам не потребуется ничего докупать для организации смешения.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащен терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 11 контуров потребуется 11 сервоприводов (обычно нормально закрытые – NC, 230V или 24V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Да. Коллекторная группа ZILTOS может использоваться как для систем теплого пола, так и для радиаторного отопления. Для систем теплого пола смесительный узел снижает температуру до 30-50°C. Для радиаторного отопления смесительный узел можно отрегулировать на более высокую температуру (60-80°C). При необходимости узел может быть настроен индивидуально под требования системы.

Вопрос: Какой коллекторный шкаф нужен для этой группы?
Ответ: Для коллекторной группы на 11 выходов потребуется коллекторный шкаф размером не менее 1300 мм по ширине, 800 мм по высоте и 200 мм по глубине. Рекомендуются шкафы серии «Комфорт» или «Престиж» соответствующих размеров. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Вы даете гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от поставщика). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации. Мы также предоставляем официальную гарантию на выполненные монтажные работы.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 11 выходов в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надежный партнер в комплектации отопления и водоснабжения под ключ.

Коллекторная группа ZILTOS в сборе с насосом 12 выходов — максимальная комплектация для самых больших систем отопления

Коллекторная группа ZILTOS в сборе с насосом на 12 выходов – это максимально укомплектованное распределительное устройство для систем водяного тёплого пола с двенадцатью петлями. Модель предназначена для отопления самых больших частных домов, коттеджей премиум-класса и коммерческих объектов площадью до 300-350 м². Двенадцать выходов позволяют организовать зональное управление в просторной гостиной (2-3 контура), четырёх-пяти спальнях, детской, кухне, прихожей, двух-трёх санузлах, гардеробной, кабинете, библиотеке, а также подключить тёплые полы в пристроенном гараже, бассейне, сауне, зимнем саду, на открытых террасах.

В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно. Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что гарантирует долговечность и устойчивость к коррозии. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 12 выходов по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS (Группа компаний «Стандарт Гидравлика Бел»), производство — Китай

• Материал коллектора: нержавеющая сталь AISI 304

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 12

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние выходов: 50 мм

• Межосевое расстояние коллекторов: 210 мм

• Максимальная рабочая температура: до +85°C (вода) / до +110°C (с гликолем)

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130 (3 скорости)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Гарантия: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 12 выходов

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В базовый комплект входят:

• Подающий коллектор из нержавеющей стали — оснащён 12 расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле с градуировкой расхода до 6 л/мин, а также балансировочными вентилями для точной настройки каждого контура.

• Обратный коллектор из нержавеющей стали — оснащён 12 термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов.

• Насосно-смесительный узел из латуни — для смешивания горячей воды из котла с остывшей водой из обратки. Комплектуется термоголовкой с выносным термодатчиком для точного контроля температуры.

• Циркуляционный насос OASIS 25/60-130 — обеспечивает движение теплоносителя по системе, 3 скорости.

• Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

• Телескопические раздвижные кронштейны с двухплоскостным смещением для удобного монтажа и обслуживания.

• Евроконусы 3/4" x 16 мм (24 шт.) — для подключения труб тёплого пола диаметром 16 мм (по 2 на каждый контур).

• Заглушки 1" (2 шт.) — для герметизации неиспользуемых выходов коллектора.

Дополнительная комплектация (приобретается отдельно):

• Фиксаторы поворота трубы D16 — 24 шт.

• Электротермические сервоприводы (12 шт.) — для автоматического управления температурой в каждом помещении.

Области применения коллекторной группы ZILTOS в сборе с насосом 12 выходов

• Водяные тёплые полы в самых больших частных домах и коттеджах премиум-класса (площадь до 300-350 м²)

• Трёхэтажные дома с цокольным и мансардным этажом, требующим отдельного отопления

• Отопление двенадцати и более отдельных зон (гостиная (2-3 контура), 4-5 спален, детская, кухня, прихожая, 2-3 санузла, гардеробная, кабинет)

• Дома с пристроенным гаражом, бассейном, сауной, зимним садом, оранжереей

• Коттеджи с гостевой зоной, отдельным входом и комнатами для прислуги

• Коммерческие объекты (небольшие гостиницы на 15-20 номеров, офисные центры, медицинские центры, рестораны, спа-салоны, фитнес-клубы, магазины)

• Системы отопления с низкотемпературным режимом работы (конденсационные котлы)

Почему стоит выбрать коллекторную группу ZILTOS с насосом 12 выходов

Готовое решение «всё в одном» для 12 контуров. Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно — достаточно установить готовое изделие и подключить трубы. Это исключает ошибки при подборе комплектующих и значительно ускоряет монтаж.

Максимальное количество выходов для самых больших объектов. 12 выходов – это максимальная комплектация в данной серии, позволяющая организовать полноценное зональное отопление даже в очень больших домах и коммерческих объектах без необходимости установки двух отдельных коллекторов. Это экономит место в котельной и упрощает обслуживание системы.

Надёжный материал — нержавеющая сталь AISI 304 и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали AISI 304, устойчивой к коррозии и перепадам давления, что гарантирует долговечность и надёжность работы системы. Насосно-смесительный узел выполнен из латуни для надёжности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос с мокрым ротором обеспечивает стабильную циркуляцию теплоносителя по всем двенадцати контурам и имеет 3 скорости вращения. Характеристики насоса:

• Производительность: 2.4 м³/ч (40 л/мин)

• Максимальный напор: 6 метров водяного столба

• Потребляемая мощность: 40/60/90 Вт

• Рабочее давление: 10 бар

• Макс. температура теплоносителя: +110°C
  Насос работает тихо и не требует обслуживания.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в тёплый пол. Это особенно важно, если котёл работает в высокотемпературном режиме (60-80°C), а тёплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева и предотвращает растрескивание напольных покрытий.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащён двенадцатью расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле с градуировкой расхода до 6 л/мин. Если контуры имеют разную длину (что бывает практически всегда), расходомеры помогают выровнять гидравлическое сопротивление и добиться одинаковой температуры во всех помещениях.

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на телескопических раздвижных кронштейнах, что позволяет быстро установить её в коллекторный шкаф и точно выставить положение. Автоматические воздухоотводчики установлены на отсекающие клапаны, что позволяет проводить обслуживание без полного слива теплоносителя из системы. Дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и незамерзающие раствори на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 12 выходов

Правильно рассчитайте количество контуров. Коллектор на 12 выходов подходит для систем с двенадцатью петлями тёплого пола. Стандартная практика: одна комната — один контур, если площадь помещения не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) может потребоваться два контура. Рекомендуемая максимальная длина одного контура — не более 80 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для тёплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект, 24 штуки). При использовании труб 20х2,0 мм нужны соответствующие переходники.

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150-200 мм) для размещения коллекторной группы с подключёнными трубами. Для 12 выходов рекомендуемый размер шкафа — ширина от 1400 мм, высота от 800 мм, глубина от 200 мм. При возможности лучше установить коллектор в котельной без шкафа.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых телескопических кронштейнов. Отрегулируйте высоту.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы тёплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект, 24 штуки).

5. Установите шаровые краны на входе от котла и выходе в котёл для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

7. Настройте температуру на смесительном узле в соответствии с типом напольного покрытия (обычно 35-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллекторной группы:

• Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

• При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

• Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

• При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени) для достижения комфортного режима работы.

Почему комплектация в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 12 выходов на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (12), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления + сервоприводы. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллекторная группа на 12 выходов?
Ответ: Коллекторная группа на 12 выходов обычно используется для обогрева помещений площадью до 300-350 м². Например, для очень просторного дома: гостиная (35-40 м²) — два-три контура, пять спален (по 15-20 м²) — по одному контуру, детская (15 м²) — один контур, кухня (15 м²) — один контур, прихожая и два санузла — два контура, кабинет и библиотека — два контура. При условии, что длина одного контура не превышает 80 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб тёплого пола. На 12 контуров потребуется 24 евроконуса (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130 с мокрым ротором. Он имеет 3 скорости вращения. Характеристики насоса: максимальная производительность 2.4 м³/ч (40 л/мин), максимальный напор 6 метров водяного столба, максимальная потребляемая мощность 90 Вт, напряжение 220 В. Насос предназначен для систем отопления и обеспечивает надёжную циркуляцию теплоносителя по 12 контурам.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в тёплый пол. Вам не потребуется ничего докупать для организации смешения.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 12 контуров потребуется 12 сервоприводов (обычно нормально закрытые – NC, 230V или 24V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Да. Коллекторная группа ZILTOS может использоваться как для систем тёплого пола, так и для радиаторного отопления. Для систем тёплого пола смесительный узел снижает температуру до 30-50°C. Для радиаторного отопления смесительный узел можно отрегулировать на более высокую температуру (60-80°C). При необходимости узел может быть настроен индивидуально под требования системы.

Вопрос: Какой коллекторный шкаф нужен для этой группы?
Ответ: Для коллекторной группы на 12 выходов потребуется коллекторный шкаф размером не менее 1400 мм по ширине, 800 мм по высоте и 200 мм по глубине. Рекомендуются шкафы серии «Комфорт» или «Престиж» соответствующих размеров. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Вы даёте гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от поставщика). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации. Мы также предоставляем официальную гарантию на выполненные монтажные работы.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 12 выходов в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ.

Коллектор для теплого пола ZILTOS 1" на 2 контура

Распределительный коллектор ZILTOS 1" на 2 выхода — это компактное и надежное инженерное решение, предназначенное для точного распределения и регулировки теплоносителя в системах водяного теплого пола. Данная модель идеальна для организации отопления в небольших помещениях или отдельных зонах квартиры и частного дома: в санузлах, ванных комнатах, прихожих или на застекленных лоджиях площадью до 30–40 м².

Коллекторный блок поставляется готовым к установке и обеспечивает независимое управление двумя отопительными петлями. Произведенный на базе передовых стандартов, коллектор ZILTOS гарантирует идеальную балансировку гидравлики, исключая появление «холодных зон» и обеспечивая стабильный микроклимат.

Технические характеристики

Комплектация коллекторного блока ZILTOS на 2 выхода

Устройство представляет собой пару соединенных кронштейнами штанг (подающей и обратной), укомплектованных элементами настройки:

• Подающая штанга: Оснащена 2 расходомерами (ротаметрами) со шкалой от 0 до 5 л/мин. Они позволяют визуально контролировать объем протекающего теплоносителя и точно сбалансировать петли разной длины.

• Обратная штанга: Оснащена 2 термостатическими клапанами со стандартной резьбой М30х1,5. Клапаны снабжены защитными колпачками для ручной регулировки, которые легко заменяются на автоматические сервоприводы.

• Монтажные кронштейны: Сдвоенные стальные звукоизолирующие крепления со смещением по глубине для удобства подвода труб.

• Концевые элементы (опционально/в зависимости от артикула): На штангах предусмотрены посадочные места для установки автоматических воздухоотводчиков и дренажных сливных кранов.

Области применения

• Организация теплого пола в ванной комнате и совмещенном санузле.

• Обустройство комфортного подогрева пола в прихожей и кухонной зоне.

• Дополнение к существующей радиаторной системе отопления в квартирах.

• Зональный подогрев небольших коммерческих помещений (кабинеты, тамбуры).

Преимущества распределительного коллектора ZILTOS

• Премиальная сталь AISI 304: Корпус из толстостенной нержавеющей стали устойчив к коррозии, воздействию агрессивных антифризов и гидроударам. Коллектор сохраняет гладкость внутренних стенок и не засоряет систему шламом.

• Точнейшая балансировка: Благодаря надежным ротаметрам на подаче вы сможете выставить одинаковую температуру в обоих контурах, даже если одна труба уложена в маленьком санузле (длиной 15 метров), а вторая — в коридоре (длиной 60 метров).

• Абсолютная герметичность: Заводская сборка и высококачественные уплотнения исключают протечки. Для подключения контуров используются стандартные евроконусы 3/4", что делает коллектор универсальным для труб любых брендов (Kermi, KAS, Varmega, Stout).

• Модернизация до «Умного дома»: Установив на термостатические клапаны электротермические сервоприводы, вы сможете связать их с комнатными термостатами и управлять температурой пола автоматически или со смартфона.

Инструкция по выбору и монтажу

1. Расчет труб: Оптимальный диаметр трубы для подключения к данному коллектору — 16х2,0 мм. Для фиксации вам понадобятся 4 евроконуса (приобретаются отдельно). Максимальная рекомендуемая длина одной петли трубы 16 мм — не более 80 метров.

2. Размещение шкафа: Благодаря компактным размерам (ширина блока на 2 выхода составляет всего около 150-200 мм без учета концевых групп), коллектор помещается в самый миниатюрный коллекторный шкаф (ШРВ-0 или ШРН-0) либо монтируется непосредственно в нишу стены котельной или санузла.

3. Порядок монтажа: Закрепите блок на кронштейнах, подключите шаровые краны на вход 1", подсоедините трубы теплого пола через евроконусы, заполните систему теплоносителем, удалите воздух и проведите обязательную опрессовку давлением не менее 4–6 бар перед заливкой бетонной стяжки.

Почему комплектацию объектов заказывают на AIRTHERM.BY?

• Инженерный подход под ключ: Мы не просто отгружаем коробку с товаром. Специалисты AIRTHERM.BY бесплатно проконсультируют вас, помогут рассчитать длину трубы, подобрать смесительный узел, насос и автоматику.

• Полный каталог оборудования: Мы формируем комплексные поставки. С коллектором ZILTOS вы можете сразу купить газовые или электрические котлы, бойлеры косвенного нагрева, радиаторы и трубы из сшитого полиэтилена ведущих брендов: Protherm, Vaillant, Bosch, Kermi, Royal Thermo, Stout, Rommer.

• Бесплатная доставка по всей Беларуси: Оперативно и бесплатно доставим ваш заказ прямо на строительный объект в Минск, Брест, Гродно, Витебск, Могилев, Гомель и любой районный центр Республики Беларусь.

• Профессиональный монтаж: Наша компания располагает опытными монтажными бригадами. Выполним монтаж теплого пола и котельной под ключ с предоставлением официальной гарантии на работы и оборудование.

Часто задаваемые вопросы (FAQ)

Вопрос: Нужен ли к этому коллектору насосно-смесительный узел?

Ответ: Если коллектор подключается к низкотемпературному контуру (например, напрямую к конденсационному котлу, который выдает сразу 35–45°C), то отдельный смесительный узел не нужен. Если же в системе работает обычный высокотемпературный котел (выдает 60–80°C для радиаторов), то перед коллектором ZILTOS необходимо обязательно установить насосно-смесительный узел с термостатическим клапаном, чтобы понизить температуру теплоносителя до безопасных для стяжки 35–40°C.

Вопрос: Можно ли использовать этот коллектор для радиаторов отопления?

Ответ: Данная модель укомплектована расходомерами, которые разработаны специально для систем напольного отопления. Для лучевой разводки радиаторов лучше использовать коллекторные группы ZILTOS без расходомеров (с запорно-балансировочными вентилями), так как радиаторные системы работают при более высоких температурах и давлениях, где ротаметры не требуются.

Вопрос: Какие финнинги нужны для подключения труб?

Ответ: Для подключения металлопластиковых труб или труб из сшитого полиэтилена (PE-Xa, PE-RT) диаметром 16 мм используются обжимные или пресс-фитинги типа «Евроконус» 3/4" х 16. Для коллектора на 2 выхода вам потребуется приобрести ровно 4 евроконуса.

Вопрос: Какая гарантия предоставляется на коллектор?

Ответ: Официальная гарантия на распределительные блоки ZILTOS составляет 12 месяцев со дня продажи. За счет использования качественной нержавеющей стали AISI 304 и латунных элементов, реальный срок службы системы при правильной эксплуатации превышает 25 лет.

Как заказать коллектор ZILTOS на 2 выхода?

Вы можете оформить заказ через корзину на официальном сайте airtherm.by, оставить заявку в разделе «Комплектация объектов» или связаться с нашими инженерами по телефонам. Мы оперативно подготовим коммерческое предложение, при необходимости проверим вашу смету и согласуем бесплатную доставку на ваш объект.

AIRTHERM.BY — ваш надежный и экспертный партнер в комплектации систем отопления, водоснабжения и канализации под ключ по всей Республике Беларусь.

Коллектор для теплого пола ZILTOS 1" на 3 контура

Распределительный коллектор ZILTOS 1" на 3 выхода — это надежное, проверенное временем инженерное устройство, разработанное для эффективного распределения, контроля и регулировки теплоносителя в петлях водяного теплого пола. Данная модель оптимальна для организации напольного отопления в отдельных квартирах, таунхаусах или выделенных зонах загородного дома (например, кухонная зона, объединенная с гостиной, прихожая и санузел) общей площадью до 50–70 м².

Коллектор поставляется в сборе на звукоизолирующих кронштейнах и готов к установке. Благодаря трем независимым выходам, устройство позволяет точно настроить гидравлический баланс и температурный режим в каждом отдельном помещении, предотвращая перерасход энергии и обеспечивая идеальный комфорт.

Технические характеристики

Комплектация распределительного блока ZILTOS на 3 выхода

Конструкция состоит из двух жестко зафиксированных штанг (подачи и обратки) со встроенной регулировочной арматурой:

• Подающий коллектор: Оснащен 3 расходомерами (ротаметрами) со шкалой от 0 до 5 л/мин. Они служат для визуального контроля за потоком теплоносителя и позволяют выровнять гидравлическое сопротивление в петлях разной длины.

• Обратный коллектор: Оснащен 3 термостатическими клапанами со стандартным посадочным местом М30х1,5. Укомплектованы ручными пластиковыми колпачками, которые при необходимости легко заменяются на автоматические электротермические сервоприводы.

• Кронштейны для крепления: Прочные стальные оцинкованные крепления с резиновыми виброгасящими вставками. Имеют смещение по глубине для удобной и эстетичной прокладки подводящих труб.

• Торцевые заглушки: Прочные концевые элементы для герметизации штанг (в зависимости от комплектации могут дополняться воздухоотводчиками и сливными кранами).

Области применения

• Покомнатное отопление в двух- и трехкомнатных квартирах с индивидуальным отоплением.

• Обустройство зоны «теплый пол» первого этажа (кухня, коридор, санузел) в небольшом частном доме.

• Выделенный распределительный узел для банных комплексов, спа-зон или пристроек.

• Коммерческие объекты малой площади: павильоны, офисы, медицинские кабинеты.

Преимущества распределительного коллектора ZILTOS

• Коррозионная стойкость и прочность: Толстостенная нержавеющая сталь марки AISI 304 не боится агрессивной среды, устойчива к абразивному износу и способна без деформаций выдерживать скачки давления до 10 бар.

• Точная гидравлическая настройка: Наличие надежных ротаметров позволяет решить проблему «короткой петли». Вы сможете легко сбалансировать систему так, чтобы теплоноситель шел одинаково эффективно как в маленькую петлю санузла (15-20 м), так и в длинный контур гостиной (70-80 м).

• Совместимость с автоматикой: Термостатическая группа обратного коллектора подготовлена к интеграции в систему «Умный дом». Установив сервоприводы и комнатные термостаты, вы автоматизируете управление климатом — система сама будет перекрывать контур при достижении нужной температуры.

• Проверенный локальный бренд: Продукция выпускается под контролем ГК «Стандарт Гидравлика Бел», что гарантирует полную адаптацию к особенностям отопительных систем Беларуси и строгое соответствие техническим регламентам.

Рекомендации по подбору и монтажу

1. Расчет фитингов и труб: Для подключения контуров применяются трубы из сшитого полиэтилена (PE-Xa, PE-RT) или металлопластика диаметром 16х2,0 мм. На данный коллектор вам необходимо отдельно приобрести 6 евроконусов 3/4" х 16. Максимальная длина одного контура трубы 16 мм не должна превышать 80–100 метров.

2. Выбор шкафа: Компактные габариты блока позволяют монтировать его в стандартные коллекторные шкафы минимального размера (ШРВ-1 для скрытого монтажа или ШРН-1 для наружного).

3. Монтажные работы: Закрепите кронштейны на стене или в шкафу, установите отсечные шаровые краны на входах 1", подключите контуры труб, заполните систему и удалите воздух. До заливки стяжки обязательно проведите гидравлические испытания (опрессовку) давлением 4–6 бар.

Почему комплектацию объектов доверяют AIRTHERM.BY?

• Полная инженерная комплектация: Мы не просто продаем комплектующие, а закрываем потребности объекта под ключ. В нашей компании вы можете заказать всё необходимое для котельной и отопления: от газовых, электрических и твердотопливных котлов до труб, бойлеров косвенного нагрева и радиаторов.

• Работа с любыми бюджетами: Мы укомплектуем объект точно по вашей готовой смете либо наши инженеры бесплатно разработают оптимальную спецификацию на базе оборудования мировых брендов: Protherm, Vaillant, Bosch, Kermi, Royal Thermo, Stout, Rommer, KAS.

• Бесплатная доставка по РБ: Собственная служба логистики оперативно и абсолютно бесплатно доставит материалы на ваш объект в Минск, Брест, Гродно, Витебском, Могилев, Гомель и в любые другие районные и областные центры Беларуси.

• Профессиональный монтаж и гарантия: Наши монтажные бригады имеют огромный опыт работы. Мы выполним качественную укладку теплого пола, обвязку котельной из нержавеющей стали и предоставим официальную гарантию на оборудование и работы.

Часто задаваемые вопросы (FAQ)

Вопрос: Требуется ли докупать насос и смесительный узел к этому коллектору?

Ответ: Если в вашем доме установлен высокотемпературный котел, который нагревает воду до 60–80°C для радиаторов, то для работы теплого пола перед коллектором ZILTOS необходимо обязательно поставить насосно-смесительный узел. Он будет подмешивать остывшую воду из обратки, снижая температуру подачи до безопасных 35–45°C. Если котел низкотемпературный (конденсационный), смесительный узел может не потребоваться.

Вопрос: Можно ли использовать коллектор с расходомерами на радиаторную систему?

Ответ: Данная модель спроектирована специально для систем напольного отопления, где критически важна точная балансировка петель по расходу жидкости. Для лучевой разводки радиаторов лучше выбрать коллекторные блоки ZILTOS без расходомеров (с простыми запорными вентилями), так как радиаторный контур работает в других температурных режимах.

Вопрос: Подходит ли данный коллектор для работы с антифризом?

Ответ: Да, корпус из нержавеющей стали AISI 304 и качественные уплотнительные материалы полностью совместимы со стандартными теплоносителями на основе пропиленгликоля и этиленгликоля в концентрации до 50%.

Вопрос: Каков гарантийный срок на устройство?

Ответ: Официальная гарантия составляет 12 месяцев. Благодаря высочайшему качеству сборки и премиальным материалам, расчетный срок службы коллекторной группы составляет более 25 лет при соблюдении правил монтажа.

Как купить коллектор ZILTOS на 3 выхода?

Вы можете оформить заказ через корзину интернет-магазина airtherm.by, отправить запрос на расчет сметы или связаться с нашими менеджерами по телефону. Мы гарантируем быструю обработку заявки, профессиональную консультацию инженера и бесплатную доставку оборудования прямо к вам на объект.

AIRTHERM.BY — ваш экспертный и надежный партнер в проектировании и комплектации систем отопления, водоснабжения и канализации под ключ по всей территории Республики Беларусь.

Коллектор для тёплого пола ZILTOS 1" на 6 контуров

Коллектор ZILTOS 1" на 6 контура — распределительный узел из нержавеющей стали AISI 304 для систем водяного тёплого пола. Комплектуется расходомерами на подающей гребёнке и термостатическими клапанами на обратной — всё необходимое для балансировки системы и подключения автоматики уже в составе.

Подходит для тёплого пола площадью до 150–200 м². Устанавливается в системы с уже имеющимся насосом и смесительным узлом, либо в связке с насосно-смесительным модулем, подобранным отдельно.

Технические характеристики

Комплектация

Подающая гребёнка из нержавеющей стали — 6 расходомеров (ротаметров) для визуального контроля и регулировки расхода теплоносителя в каждой петле, балансировочные вентили для точной настройки контуров.

Обратная гребёнка из нержавеющей стали — 6 термостатических клапанов с резьбой М30×1,5 для установки электротермических сервоприводов (приобретаются отдельно).

Автоматические воздухоотводчики с дренажными кранами (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

Евроконусы 3/4"×16 мм (12 шт.) — для подключения труб тёплого пола диаметром 16 мм, по 2 на каждый контур.

Заглушки 1" (2 шт.) — для герметизации торцов коллектора.

Кронштейны для крепления — для монтажа в коллекторный шкаф или на стену.

Все соединения на резиновых уплотнительных кольцах — лён, фум-лента и герметики не нужны.

Насос и смесительный узел в комплект не входят. Если нужно готовое решение с насосом и смесительным узлом — смотрите коллекторную группу ZILTOS в сборе с насосом на 6 контуров на airtherm.by.

Область применения

• Водяной тёплый пол площадью до 150–200 м²
• Системы с уже установленным насосом и смесительным узлом
• Замена или расширение существующего коллекторного узла
• Монтаж в связке с отдельно подобранным насосно-смесительным блоком
• гостиная, три спальни, детская, кухня, санузлы

Преимущества

Нержавеющая сталь AISI 304. Не корродирует, не темнеет, не взаимодействует с теплоносителем и антифризами. Сохраняет характеристики весь срок службы системы — более 25 лет.

Расходомеры на каждом контуре. Визуальная балансировка расхода обеспечивает равномерный прогрев всех помещений даже при разной длине петель. Настройка занимает несколько минут при первом запуске.

Готовность к автоматизации. Термостатические клапаны М30×1,5 на обратной гребёнке позволяют установить сервоприводы и подключить комнатные термостаты в любой момент — без замены коллектора.

Гибкость при проектировании. Коллектор без насоса и смесительного узла подходит для систем, где эти элементы уже есть, или когда их нужно подобрать индивидуально под конкретный объект.

Уплотнения на кольцах. Все соединения герметизированы резиновыми кольцами — дополнительные уплотнительные материалы не нужны.

Часто задаваемые вопросы

Чем этот коллектор отличается от коллекторной группы ZILTOS в сборе с насосом? В этой позиции нет циркуляционного насоса и насосно-смесительного узла. Коллектор подходит для систем, где насос и смесительный узел уже установлены, или подбираются отдельно. Если нужно готовое решение «всё в одном» — выбирайте коллекторную группу ZILTOS в сборе с насосом на 6 контуров.

Для какой площади подходит коллектор на 6 контуров? Для тёплого пола площадью до 150–200 м². Один контур — одна комната площадью до 25–30 м²; для больших помещений — два контура. Максимальная длина каждого контура — 80–100 м.

Можно ли установить сервоприводы для автоматического управления? Да. Термостатические клапаны М30×1,5 на обратной гребёнке рассчитаны под сервоприводы NC 230V или 24V. Для 6 контуров потребуется 6 сервоприводов — приобретаются отдельно.

Какой насос подойдёт к этому коллектору? Циркуляционный насос класса 25/40 или 25/60 в зависимости от количества контуров и их суммарной длины. Специалисты airtherm.by помогут подобрать насос и смесительный узел под ваш объект.

Подходит ли антифриз в качестве теплоносителя? Да. Совместим с водой и растворами пропиленгликоля / этиленгликоля концентрацией до 50%.

Евроконусы для подключения труб входят в комплект? Да. В комплект входят евроконусы 3/4"×16 мм в количестве 12 шт. — по 2 на каждый контур, для труб диаметром 16 мм. При использовании труб 20 мм потребуются дополнительные переходники.

Какая гарантия? Официальная гарантия производителя — 12 месяцев. Расчётный срок службы — более 25 лет при правильном монтаже и эксплуатации.

Купить коллектор ZILTOS 1" на 6 контура в Беларуси

Интернет-магазин airtherm.by осуществляет продажу и доставку коллекторов ZILTOS по всей Беларуси. Работаем с физическими и юридическими лицами. НДС, все закрывающие документы. Бесплатная консультация по подбору коллектора, насоса и смесительного узла под ваш объект.

Минск · Гомель · Брест · Гродно · Витебск · Могилёв · все районные центры

Купить коллектор для тёплого пола ZILTOS 1" на 6 контура с доставкой по Беларуси — airtherm.by

Коллектор для тёплого пола ZILTOS 1" на 7 контуров

Коллектор ZILTOS 1" на 7 контура — распределительный узел из нержавеющей стали AISI 304 для систем водяного тёплого пола. Комплектуется расходомерами на подающей гребёнке и термостатическими клапанами на обратной — всё необходимое для балансировки системы и подключения автоматики уже в составе.

Подходит для тёплого пола площадью до 200–230 м². Устанавливается в системы с уже имеющимся насосом и смесительным узлом, либо в связке с насосно-смесительным модулем, подобранным отдельно.

Технические характеристики

Комплектация

Подающая гребёнка из нержавеющей стали — 7 расходомеров (ротаметров) для визуального контроля и регулировки расхода теплоносителя в каждой петле, балансировочные вентили для точной настройки контуров.

Обратная гребёнка из нержавеющей стали — 7 термостатических клапанов с резьбой М30×1,5 для установки электротермических сервоприводов (приобретаются отдельно).

Автоматические воздухоотводчики с дренажными кранами (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

Евроконусы 3/4"×16 мм (14 шт.) — для подключения труб тёплого пола диаметром 16 мм, по 2 на каждый контур.

Заглушки 1" (2 шт.) — для герметизации торцов коллектора.

Кронштейны для крепления — для монтажа в коллекторный шкаф или на стену.

Все соединения на резиновых уплотнительных кольцах — лён, фум-лента и герметики не нужны.

Насос и смесительный узел в комплект не входят. Если нужно готовое решение с насосом и смесительным узлом — смотрите коллекторную группу ZILTOS в сборе с насосом на 7 контуров на airtherm.by.

Область применения

• Водяной тёплый пол площадью до 200–230 м²
• Системы с уже установленным насосом и смесительным узлом
• Замена или расширение существующего коллекторного узла
• Монтаж в связке с отдельно подобранным насосно-смесительным блоком
• гостиная (два контура), три спальни, детская, кухня, санузлы

Преимущества

Нержавеющая сталь AISI 304. Не корродирует, не темнеет, не взаимодействует с теплоносителем и антифризами. Сохраняет характеристики весь срок службы системы — более 25 лет.

Расходомеры на каждом контуре. Визуальная балансировка расхода обеспечивает равномерный прогрев всех помещений даже при разной длине петель. Настройка занимает несколько минут при первом запуске.

Готовность к автоматизации. Термостатические клапаны М30×1,5 на обратной гребёнке позволяют установить сервоприводы и подключить комнатные термостаты в любой момент — без замены коллектора.

Гибкость при проектировании. Коллектор без насоса и смесительного узла подходит для систем, где эти элементы уже есть, или когда их нужно подобрать индивидуально под конкретный объект.

Уплотнения на кольцах. Все соединения герметизированы резиновыми кольцами — дополнительные уплотнительные материалы не нужны.

Часто задаваемые вопросы

Чем этот коллектор отличается от коллекторной группы ZILTOS в сборе с насосом? В этой позиции нет циркуляционного насоса и насосно-смесительного узла. Коллектор подходит для систем, где насос и смесительный узел уже установлены, или подбираются отдельно. Если нужно готовое решение «всё в одном» — выбирайте коллекторную группу ZILTOS в сборе с насосом на 7 контуров.

Для какой площади подходит коллектор на 7 контуров? Для тёплого пола площадью до 200–230 м². Один контур — одна комната площадью до 25–30 м²; для больших помещений — два контура. Максимальная длина каждого контура — 80–100 м.

Можно ли установить сервоприводы для автоматического управления? Да. Термостатические клапаны М30×1,5 на обратной гребёнке рассчитаны под сервоприводы NC 230V или 24V. Для 7 контуров потребуется 7 сервоприводов — приобретаются отдельно.

Какой насос подойдёт к этому коллектору? Циркуляционный насос класса 25/40 или 25/60 в зависимости от количества контуров и их суммарной длины. Специалисты airtherm.by помогут подобрать насос и смесительный узел под ваш объект.

Подходит ли антифриз в качестве теплоносителя? Да. Совместим с водой и растворами пропиленгликоля / этиленгликоля концентрацией до 50%.

Евроконусы для подключения труб входят в комплект? Да. В комплект входят евроконусы 3/4"×16 мм в количестве 14 шт. — по 2 на каждый контур, для труб диаметром 16 мм. При использовании труб 20 мм потребуются дополнительные переходники.

Какая гарантия? Официальная гарантия производителя — 12 месяцев. Расчётный срок службы — более 25 лет при правильном монтаже и эксплуатации.

Купить коллектор ZILTOS 1" на 7 контура в Беларуси

Интернет-магазин airtherm.by осуществляет продажу и доставку коллекторов ZILTOS по всей Беларуси. Работаем с физическими и юридическими лицами. НДС, все закрывающие документы. Бесплатная консультация по подбору коллектора, насоса и смесительного узла под ваш объект.

Минск · Гомель · Брест · Гродно · Витебск · Могилёв · все районные центры

Купить коллектор для тёплого пола ZILTOS 1" на 7 контура с доставкой по Беларуси — airtherm.by

Коллекторная группа ZILTOS в сборе с насосом 6 выходов — профессиональное решение для больших систем отопления

Коллекторная группа ZILTOS в сборе с насосом на 6 выходов – это полностью готовое к монтажу распределительное устройство для систем водяного тёплого пола с шестью петлями. Модель предназначена для отопления просторных частных домов, коттеджей и коммерческих объектов площадью до 150-200 м², где требуется подключение 6 и более контуров отопления. Шесть выходов позволяют организовать зональное управление в гостиной (два контура), двух-трёх спальнях, детской, кухне, прихожей, санузлах, обеспечивая индивидуальный климат в каждом помещении.

В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно. Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что гарантирует долговечность и устойчивость к коррозии. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 6 выходов по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS (Группа компаний «Стандарт Гидравлика Бел»), производство — Китай

• Материал коллектора: нержавеющая сталь AISI 304

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 6

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Максимальная рабочая температура: 85°C

• Максимальное рабоче давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130 (3 скорости)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Рекомендуемая максимальная длина одного контура: 80-100 метров

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 6 выходов

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В комплект поставки входят:

• Подающий коллектор из нержавеющей стали — оснащён 6 расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле, а также балансировочными вентилями для точной настройки каждого контура.

• Обратный коллектор из нержавеющей стали — оснащён 6 термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов.

• Насосно-смесительный узел из латуни — для смешивания горячей воды из котла с остывшей водой из обратки. Комплектуется термоголовкой с выносным термодатчиком.

• Циркуляционный насос OASIS 25/60-130 — обеспечивает движение теплоносителя по системе, 3 скорости.

• Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

• Регулируемый по высоте сдвоенный кронштейн для крепления — с двухплоскостным смещением для удобства монтажа.

• Евроконусы 3/4" x 16 мм (12 шт.) — для подключения труб тёплого пола диаметром 16 мм (по 2 на каждый контур).

• Заглушки 1" (2 шт.) — для герметизации неиспользуемых выходов коллектора.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов (лён, фум-лента, герметики). Насосно-смесительный узел уже смонтирован и подключён к коллекторам.

Области применения коллекторной группы ZILTOS в сборе с насосом 6 выходов

• Водяные тёплые полы в больших частных домах и коттеджах (площадь до 150-200 м²)

• Двухуровневые квартиры и таунхаусы

• Отопление шести и более отдельных зон (гостиная (2 контура), 2-3 спальни, детская, кухня, прихожая, санузлы)

• Небольшие коммерческие объекты (офисы, магазины, кафе, медицинские центры)

• Системы отопления с низкотемпературным режимом работы (конденсационные котлы)

• Дома с цокольным или мансардным этажом

Почему стоит выбрать коллекторную группу ZILTOS в сборе с насосом 6 выходов

Готовое решение «всё в одном» для 6 контуров. Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно — достаточно установить готовое изделие и подключить трубы. Это исключает ошибки при подборе комплектующих и значительно ускоряет монтаж.

Оптимально для 6 контуров — максимальная гибкость зонирования. Шесть выходов позволяют реализовать практически любую схему отопления в доме площадью до 200 м². Вы можете подключить отдельные контуры для гостиной (два контура), двух-трёх спален, детской, кухни и санузлов. Такое количество контуров даёт возможность точно настроить температурный режим в каждом помещении и избежать установки двух отдельных коллекторов.

Надёжный материал — нержавеющая сталь AISI 304 и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали, которая не подвержена коррозии, не темнеет, не взаимодействует с агрессивными средами и сохраняет все свои характеристики на протяжении всего срока службы. Насосно-смесительный узел выполнен из латуни для надёжности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос с мокрым ротором обеспечивает стабильную циркуляцию теплоносителя по всем шести контурам и имеет 3 скорости вращения, что позволяет подобрать оптимальный режим работы в зависимости от гидравлического сопротивления системы. Насос работает тихо и не требует обслуживания.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в тёплый пол. Это особенно важно, если котёл работает в высокотемпературном режиме (60-80°C), а тёплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева и предотвращает растрескивание напольных покрытий.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащён шестью расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле. Если контуры имеют разную длину (что бывает практически всегда), расходомеры помогают выровнять гидравлическое сопротивление и добиться одинаковой температуры во всех помещениях.

Терморегулирующие клапаны для автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на регулируемых по высоте кронштейнах, что позволяет быстро установить её в коллекторный шкаф и точно выставить положение. Кронштейны имеют двухплоскостное смещение, обеспечивающее большее удобство монтажа и обслуживания. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и растворы пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно актуально для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 6 выходов

Правильно рассчитайте количество контуров. Коллектор на 6 выходов подходит для систем с шестью петлями тёплого пола. Стандартная практика: одна комната — один контур, если площадь помещения не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) может потребоваться два контура. Рекомендуемая максимальная длина одного контура — не более 80-100 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для тёплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект). При использовании труб 20х2,0 мм нужны дополнительные переходники (приобретаются отдельно).

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150-200 мм) для размещения коллекторной группы с подключёнными трубами. Для 6 выходов рекомендуемый размер шкафа — ширина от 900 мм, высота от 700 мм.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых кронштейнов. Отрегулируйте высоту кронштейнов.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы тёплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект, 12 штук).

5. Установите шаровые краны на входе от котла и выходе в котёл для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

7. Настройте температуру на смесительном узле в соответствии с типом напольного покрытия (обычно 35-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллекторной группы:

• Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

• При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

• Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

• При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени) для достижения комфортного режима работы.

Почему комплектация в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 6 выходов на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (6), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллекторная группа на 6 выходов?
Ответ: Коллекторная группа на 6 выходов обычно используется для обогрева помещений площадью до 150-200 м². Например, для просторного дома: гостиная (35-40 м²) — два контура, две спальни (по 15-20 м²) — по одному контуру, детская (15 м²) — один контур, кухня (15 м²) — один контур, прихожая и санузлы — один контур. При условии, что длина одного контура не превышает 80-100 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб тёплого пола. На 6 контуров потребуется 12 евроконусов (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130 с мокрым ротором. Он имеет 3 скорости вращения, что позволяет подобрать оптимальный режим работы в зависимости от гидравлического сопротивления системы. Насос предназначен для систем отопления и обеспечивает надёжную циркуляцию теплоносителя по 6 контурам.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в тёплый пол. Вам не потребуется ничего докупать для организации смешения.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 6 контуров потребуется 6 сервоприводов (обычно нормально закрытые – NC, 230V или 24V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Коллекторная группа ZILTOS в сборе с насосом специально разработана для систем тёплого пола (низкотемпературных систем). Для радиаторного отопления (высокотемпературного) рекомендуется использовать коллекторы без смесительного узла, так как смесительный узел будет излишне снижать температуру теплоносителя, и радиаторы не смогут эффективно обогревать помещение.

Вопрос: Какой коллекторный шкаф нужен для этой группы?
Ответ: Для коллекторной группы на 6 выходов потребуется коллекторный шкаф размером не менее 900 мм по ширине, 700 мм по высоте и 150-200 мм по глубине. Рекомендуются шкафы серии «Комфорт» или «Престиж» соответствующих размеров. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Вы даёте гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12 месяцев. Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации. Мы также предоставляем официальную гарантию на выполненные монтажные работы.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 6 выходов в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.

Работаем во всех регионах Республики Беларусь:

Минск, Брест, Витебск, Гомель, Гродно, Могилёв, а также все областные и районные центры. Бесплатная доставка на объект — подробности уточняйте при заказе.

AIRTHERM.BY – ваш надёжный партнёр в комплектации отопления и водоснабжения под ключ.

Коллекторная группа ZILTOS в сборе с насосом 3 выхода

Коллекторная группа ZILTOS в сборе с насосом на 3 выхода — готовое к монтажу решение для систем водяного тёплого пола с тремя контурами. Оптимальна для небольших квартир, таунхаусов и отдельных зон в частном доме площадью до 80–90 м².

Три выхода позволяют организовать независимое управление тремя помещениями или зонами: например, гостиная, спальня и санузел — каждое с индивидуальным температурным режимом. Группа поставляется полностью собранной, с насосом OASIS 25/60-130 и насосно-смесительным узлом — ничего не нужно докупать и собирать отдельно.

Технические характеристики

Комплектация

Подающий коллектор из нержавеющей стали — 3 расходомера (ротаметра) для визуального контроля и регулировки расхода теплоносителя в каждой петле, балансировочные вентили для точной настройки каждого контура.

Обратный коллектор из нержавеющей стали — 3 термостатических клапана с резьбой М30×1,5 для установки электротермических сервоприводов (приобретаются отдельно).

Насосно-смесительный узел из латуни — смешивает горячую воду из котла с остывшей водой из обратки, автоматически поддерживает заданную температуру подачи в тёплый пол. Укомплектован термоголовкой с выносным датчиком.

Циркуляционный насос OASIS 25/60-130 — 3 скорости вращения, мокрый ротор, тихая работа без обслуживания.

Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

Регулируемый по высоте сдвоенный кронштейн — с двухплоскостным смещением для удобного монтажа в шкаф или на стену.

Евроконусы 3/4"×16 мм (6 шт.) — для подключения труб тёплого пола диаметром 16 мм, по 2 на каждый контур.

Заглушки 1" (2 шт.) — для герметизации неиспользуемых торцов коллектора.

Все соединения элементов блока выполнены на резиновых уплотнительных кольцах — лён, фум-лента и герметики не нужны. Насосно-смесительный узел смонтирован и подключён к коллекторам на заводе.

Область применения

• Водяной тёплый пол в квартирах и небольших домах площадью до 80–90 м²
• Таунхаусы и двухуровневые квартиры — отдельный коллектор на один уровень
• Три независимые зоны тёплого пола с индивидуальным управлением температурой
• Дополнительный узел в доме с несколькими этажами или крыльями
• Небольшие коммерческие помещения: офис, кабинет, торговая точка

Преимущества

Готовое решение «всё в одном» для 3 контуров. Коллекторы с расходомерами и термостатическими клапанами, насосно-смесительный узел, насос, воздухоотводчики и крепления — всё уже в комплекте. Установите группу и подключите трубы.

Нержавеющая сталь AISI 304. Корпус коллектора не корродирует, не темнеет, не взаимодействует с теплоносителем. Сохраняет характеристики весь срок службы системы.

Смесительный узел защищает стяжку и напольное покрытие. Котёл работает при 60–80°C, а в тёплый пол поступает теплоноситель 30–50°C — смесительный узел поддерживает нужную температуру автоматически. Стяжка не трескается, ламинат и паркет не деформируются.

Расходомеры на каждом контуре. Визуальная балансировка расхода по трём петлям обеспечивает равномерный прогрев всех помещений даже при разной длине контуров.

Готовность к автоматизации. Термостатические клапаны М30×1,5 позволяют в любой момент установить сервоприводы и подключить комнатные термостаты — без замены коллектора.

Часто задаваемые вопросы

Для какой площади подходит коллектор на 3 выхода? Для тёплого пола площадью до 80–90 м² с тремя контурами. Например: гостиная (до 30 м²) — один контур, спальня (до 20 м²) — один контур, санузлы и прихожая — один контур. Максимальная длина каждого контура — 80–100 м.

Чем коллектор на 3 выхода отличается от коллектора на 6 выходов? Только количеством контуров. Конструкция, материалы, насос OASIS 25/60-130 и смесительный узел — идентичны. Если в будущем понадобится расширение системы, удобнее установить второй коллектор, чем менять существующий.

Нужно ли отдельно покупать смесительный узел? Нет. Насосно-смесительный узел из латуни с термоголовкой и выносным датчиком уже входит в комплект поставки.

Можно ли добавить сервоприводы для автоматического управления? Да. Термостатические клапаны М30×1,5 на обратном коллекторе рассчитаны под сервоприводы (нормально закрытые, NC, 230V или 24V), которые подключаются к комнатным термостатам. Для 3 контуров — 3 сервопривода, приобретаются отдельно.

Подходит ли антифриз в качестве теплоносителя? Да. Группа совместима с водой и растворами пропиленгликоля или этиленгликоля концентрацией до 50%. Актуально для загородных домов с сезонным проживанием.

Какой коллекторный шкаф нужен для группы на 3 выхода? Рекомендуемые размеры: ширина от 550 мм, высота от 600 мм, глубина 150–200 мм. При наличии места в котельной можно монтировать без шкафа — на стену с помощью прилагаемых кронштейнов.

Какая гарантия на коллекторную группу ZILTOS? Официальная гарантия производителя — 12 месяцев. Расчётный срок службы — более 25 лет при правильном монтаже и эксплуатации.

Купить коллекторную группу ZILTOS 3 выхода в Беларуси

Интернет-магазин airtherm.by осуществляет продажу и доставку коллекторных групп ZILTOS во все регионы Беларуси. Работаем с физическими и юридическими лицами. НДС, все закрывающие документы. Бесплатная консультация по подбору системы и расчёту количества контуров.

Минск · Гомель · Брест · Гродно · Витебск · Могилёв · все районные центры

Купить коллекторную группу ZILTOS в сборе с насосом на 3 выхода с доставкой по Беларуси — airtherm.by
