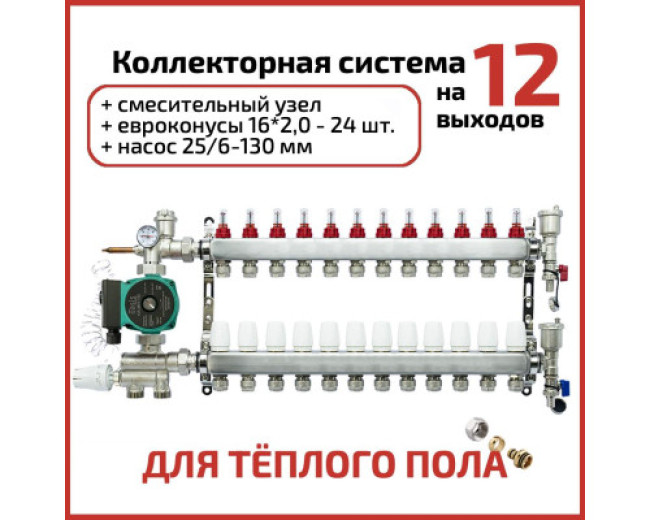

Коллекторная группа ZILTOS в сборе с насосом 12 выходов

Коллекторная группа ZILTOS в сборе с насосом 12 выходов — максимальная комплектация для самых больших систем отопления

Коллекторная группа ZILTOS в сборе с насосом на 12 выходов – это максимально укомплектованное распределительное устройство для систем водяного тёплого пола с двенадцатью петлями. Модель предназначена для отопления самых больших частных домов, коттеджей премиум-класса и коммерческих объектов площадью до 300-350 м². Двенадцать выходов позволяют организовать зональное управление в просторной гостиной (2-3 контура), четырёх-пяти спальнях, детской, кухне, прихожей, двух-трёх санузлах, гардеробной, кабинете, библиотеке, а также подключить тёплые полы в пристроенном гараже, бассейне, сауне, зимнем саду, на открытых террасах.

В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно. Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что гарантирует долговечность и устойчивость к коррозии. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 12 выходов по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS (Группа компаний «Стандарт Гидравлика Бел»), производство — Китай

• Материал коллектора: нержавеющая сталь AISI 304

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 12

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние выходов: 50 мм

• Межосевое расстояние коллекторов: 210 мм

• Максимальная рабочая температура: до +85°C (вода) / до +110°C (с гликолем)

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130 (3 скорости)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Гарантия: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллекторной группы ZILTOS в сборе с насосом 12 выходов

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В базовый комплект входят:

• Подающий коллектор из нержавеющей стали — оснащён 12 расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле с градуировкой расхода до 6 л/мин, а также балансировочными вентилями для точной настройки каждого контура.

• Обратный коллектор из нержавеющей стали — оснащён 12 термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов.

• Насосно-смесительный узел из латуни — для смешивания горячей воды из котла с остывшей водой из обратки. Комплектуется термоголовкой с выносным термодатчиком для точного контроля температуры.

• Циркуляционный насос OASIS 25/60-130 — обеспечивает движение теплоносителя по системе, 3 скорости.

• Автоматический воздухоотводчик с дренажным краном (2 шт.) — для удаления воздуха из системы и слива теплоносителя.

• Телескопические раздвижные кронштейны с двухплоскостным смещением для удобного монтажа и обслуживания.

• Евроконусы 3/4" x 16 мм (24 шт.) — для подключения труб тёплого пола диаметром 16 мм (по 2 на каждый контур).

• Заглушки 1" (2 шт.) — для герметизации неиспользуемых выходов коллектора.

Дополнительная комплектация (приобретается отдельно):

• Фиксаторы поворота трубы D16 — 24 шт.

• Электротермические сервоприводы (12 шт.) — для автоматического управления температурой в каждом помещении.

Области применения коллекторной группы ZILTOS в сборе с насосом 12 выходов

• Водяные тёплые полы в самых больших частных домах и коттеджах премиум-класса (площадь до 300-350 м²)

• Трёхэтажные дома с цокольным и мансардным этажом, требующим отдельного отопления

• Отопление двенадцати и более отдельных зон (гостиная (2-3 контура), 4-5 спален, детская, кухня, прихожая, 2-3 санузла, гардеробная, кабинет)

• Дома с пристроенным гаражом, бассейном, сауной, зимним садом, оранжереей

• Коттеджи с гостевой зоной, отдельным входом и комнатами для прислуги

• Коммерческие объекты (небольшие гостиницы на 15-20 номеров, офисные центры, медицинские центры, рестораны, спа-салоны, фитнес-клубы, магазины)

• Системы отопления с низкотемпературным режимом работы (конденсационные котлы)

Почему стоит выбрать коллекторную группу ZILTOS с насосом 12 выходов

Готовое решение «всё в одном» для 12 контуров. Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно — достаточно установить готовое изделие и подключить трубы. Это исключает ошибки при подборе комплектующих и значительно ускоряет монтаж.

Максимальное количество выходов для самых больших объектов. 12 выходов – это максимальная комплектация в данной серии, позволяющая организовать полноценное зональное отопление даже в очень больших домах и коммерческих объектах без необходимости установки двух отдельных коллекторов. Это экономит место в котельной и упрощает обслуживание системы.

Надёжный материал — нержавеющая сталь AISI 304 и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали AISI 304, устойчивой к коррозии и перепадам давления, что гарантирует долговечность и надёжность работы системы. Насосно-смесительный узел выполнен из латуни для надёжности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос с мокрым ротором обеспечивает стабильную циркуляцию теплоносителя по всем двенадцати контурам и имеет 3 скорости вращения. Характеристики насоса:

• Производительность: 2.4 м³/ч (40 л/мин)

• Максимальный напор: 6 метров водяного столба

• Потребляемая мощность: 40/60/90 Вт

• Рабочее давление: 10 бар

• Макс. температура теплоносителя: +110°C
  Насос работает тихо и не требует обслуживания.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в тёплый пол. Это особенно важно, если котёл работает в высокотемпературном режиме (60-80°C), а тёплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева и предотвращает растрескивание напольных покрытий.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащён двенадцатью расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле с градуировкой расхода до 6 л/мин. Если контуры имеют разную длину (что бывает практически всегда), расходомеры помогают выровнять гидравлическое сопротивление и добиться одинаковой температуры во всех помещениях.

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на телескопических раздвижных кронштейнах, что позволяет быстро установить её в коллекторный шкаф и точно выставить положение. Автоматические воздухоотводчики установлены на отсекающие клапаны, что позволяет проводить обслуживание без полного слива теплоносителя из системы. Дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и незамерзающие раствори на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 12 выходов

Правильно рассчитайте количество контуров. Коллектор на 12 выходов подходит для систем с двенадцатью петлями тёплого пола. Стандартная практика: одна комната — один контур, если площадь помещения не превышает 25-30 м². Для больших помещений (гостиная 35-40 м²) может потребоваться два контура. Рекомендуемая максимальная длина одного контура — не более 80 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для тёплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект, 24 штуки). При использовании труб 20х2,0 мм нужны соответствующие переходники.

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150-200 мм) для размещения коллекторной группы с подключёнными трубами. Для 12 выходов рекомендуемый размер шкафа — ширина от 1400 мм, высота от 800 мм, глубина от 200 мм. При возможности лучше установить коллектор в котельной без шкафа.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых телескопических кронштейнов. Отрегулируйте высоту.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы тёплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект, 24 штуки).

5. Установите шаровые краны на входе от котла и выходе в котёл для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

7. Настройте температуру на смесительном узле в соответствии с типом напольного покрытия (обычно 35-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллекторной группы:

• Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

• При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

• Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

• При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени) для достижения комфортного режима работы.

Почему комплектация в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 12 выходов на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (12), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления + сервоприводы. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллекторная группа на 12 выходов?
Ответ: Коллекторная группа на 12 выходов обычно используется для обогрева помещений площадью до 300-350 м². Например, для очень просторного дома: гостиная (35-40 м²) — два-три контура, пять спален (по 15-20 м²) — по одному контуру, детская (15 м²) — один контур, кухня (15 м²) — один контур, прихожая и два санузла — два контура, кабинет и библиотека — два контура. При условии, что длина одного контура не превышает 80 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб тёплого пола. На 12 контуров потребуется 24 евроконуса (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130 с мокрым ротором. Он имеет 3 скорости вращения. Характеристики насоса: максимальная производительность 2.4 м³/ч (40 л/мин), максимальный напор 6 метров водяного столба, максимальная потребляемая мощность 90 Вт, напряжение 220 В. Насос предназначен для систем отопления и обеспечивает надёжную циркуляцию теплоносителя по 12 контурам.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в тёплый пол. Вам не потребуется ничего докупать для организации смешения.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 12 контуров потребуется 12 сервоприводов (обычно нормально закрытые – NC, 230V или 24V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30-40% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля с рабочей температурой от -10°C до +110°C. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Да. Коллекторная группа ZILTOS может использоваться как для систем тёплого пола, так и для радиаторного отопления. Для систем тёплого пола смесительный узел снижает температуру до 30-50°C. Для радиаторного отопления смесительный узел можно отрегулировать на более высокую температуру (60-80°C). При необходимости узел может быть настроен индивидуально под требования системы.

Вопрос: Какой коллекторный шкаф нужен для этой группы?
Ответ: Для коллекторной группы на 12 выходов потребуется коллекторный шкаф размером не менее 1400 мм по ширине, 800 мм по высоте и 200 мм по глубине. Рекомендуются шкафы серии «Комфорт» или «Престиж» соответствующих размеров. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Вы даёте гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от поставщика). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации. Мы также предоставляем официальную гарантию на выполненные монтажные работы.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 12 выходов в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.
