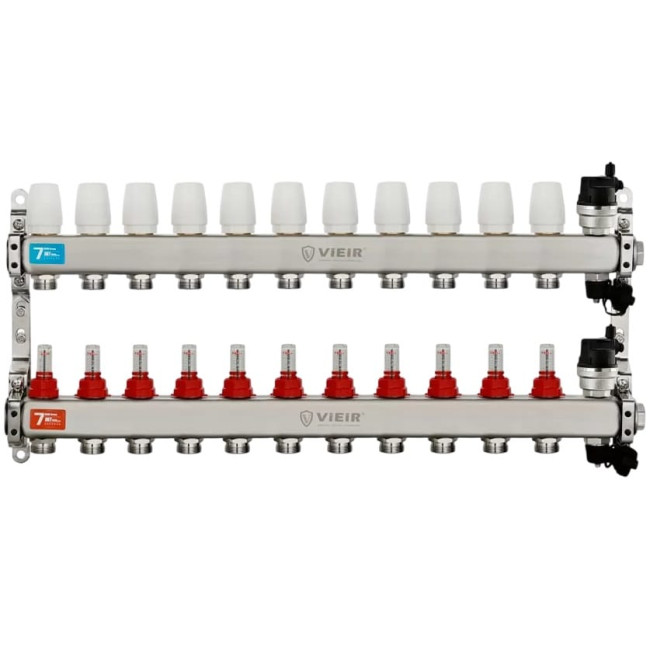

Коллектор для теплого пола Vieir VR123-11A на 11 контуров

Коллектор для теплого пола Vieir (VR123-11A) на 11 контуров — максимальная комплектация для больших систем отопления

Коллекторная группа Vieir VR123-11A на 11 контуров – это готовое распределительное устройство для систем водяного тёплого пола с одиннадцатью петлями. Модель относится к максимальной комплектации в линейке VR123 и предназначена для обогрева больших частных домов, коттеджей премиум-класса и коммерческих объектов площадью до 250-300 м². Одиннадцать выходов позволяют организовать отопление в просторной гостиной (два контура), четырёх-пяти спальнях, детской, кухне, прихожей, двух-трёх санузлах, гардеробной, кабинете, а также подключить тёплые полы в пристроенном гараже, бассейне или сауне .

Коллектор выполнен из нержавеющей стали, что обеспечивает долговечность и полную защиту от коррозии. Полная заводская сборка и наличие всех необходимых элементов значительно упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу Vieir VR123-11A на 11 контуров по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: Vieir (ООО «Сантехмаркет», Россия), производство – Китай

• Артикул: VR123-11A

• Материал коллекторов: нержавеющая сталь

• Материал кронштейнов: оцинкованная сталь

• Уплотнения: EPDM (этилен-пропиленовый каучук)

• Количество выходов (контуров): 11

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние: 210 мм

• Максимальная рабочая температура: 100°C

• Максимальное рабочее давление: 6 бар (эксплуатационное) / 10 бар (испытательное)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Гарантийный срок: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллектора Vieir VR123-11A на 11 контуров

Коллекторная группа поставляется в полностью собранном виде и включает все элементы для подключения и эксплуатации :

• Подающий коллектор с регулируемыми расходомерами (11 шт.)

• Обратный коллектор с терморегулирующими клапанами (11 шт.)

• Регулируемый по высоте сдвоенный кронштейн для крепления распределителя

• Автоматический воздухоотводчик с дренажным краном для слива теплоносителя – 2 шт.

• Заглушки 1" – 2 шт.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов (лён, фум-лента, герметики) .

Дополнительная комплектация (приобретается отдельно):

• Евроконусы 3/4" x 16 мм (для подключения труб теплого пола) – 22 шт.

• Фиксаторы поворота трубы D16 – 22 шт.

• Смесительный узел с насосом повышенной производительности (обязателен)

• Шаровые краны на входе и выходе коллектора

• Коллекторный шкаф большого размера (ширина от 1000 мм)

Области применения коллектора Vieir VR123-11A на 11 контуров

• Водяные тёплые полы в больших частных домах и коттеджах премиум-класса (площадь до 250-300 м²)

• Дома с цокольным, мансардным этажом и пристроенными помещениями

• Отопление одиннадцати и более отдельных зон

• Дома с пристроенным гаражом, бассейном, сауной, зимним садом

• Коттеджи с гостевой зоной и отдельным входом

• Коммерческие объекты (небольшие гостиницы на 10-15 номеров, офисные центры, медицинские центры, рестораны, спа-салоны)

Почему стоит выбрать коллектор Vieir VR123-11A на 11 контуров

Максимальное количество выходов в линейке VR123. 11 выходов – это максимальная комплектация в данной серии, что позволяет организовать полноценное зональное отопление даже в очень больших домах и коммерческих объектах. При таком количестве контуров можно избежать установки двух отдельных коллекторов, экономя место и средства .

Надёжный материал – нержавеющая сталь. Коллектор выполнен из высококачественной нержавеющей стали. Материал не подвержен коррозии, не темнеет со временем, не взаимодействует с химически активными средами. Гладкая внутренняя поверхность обеспечивает минимальное гидравлическое сопротивление и предотвращает образование отложений .

Расходомеры на каждом контуре для профессиональной балансировки. Подающий коллектор оснащён одиннадцатью расходомерами (ротаметрами), которые позволяют точно настроить расход теплоносителя в каждой петле. Для систем с 11 контурами профессиональная балансировка является обязательным условием нормальной работы – разница в длине петель может достигать 50% и более .

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов. В сочетании с комнатными термостатами это позволяет создать полностью автоматизированную систему климат-контроля с индивидуальными настройками для каждой из 11 зон, экономя до 30-40% энергоресурсов .

Удобный монтаж и обслуживание. Коллектор поставляется в сборе с регулируемыми по высоте кронштейнами. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации .

Увеличенное боковое подключение 1". Для обеспечения достаточной пропускной способности при 11 контурах коллектор имеет боковое подключение 1". Это гарантирует, что даже самые дальние контуры получат необходимое количество теплоносителя при максимальной нагрузке.

Как выбрать и установить коллектор Vieir VR123-11A на 11 контуров

Рассчитайте количество контуров. Коллектор на 11 выходов подходит для систем с одиннадцатью петлями тёплого пола. Типовое распределение для двухэтажного дома площадью 300 м²: первый этаж – гостиная (2 контура), кухня (1), прихожая (1), санузел (1), кабинет (1); второй этаж – четыре спальни (4 контура), гардеробная (1). Итого 11 контуров.

Выберите мощный смесительный узел. Для 11 контуров необходим смесительный узел с производительным насосом – не менее 70-80 литров в минуту. Рекомендуются узлы с насосом Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80.

Предусмотрите место для коллекторного шкафа. Для коллектора на 11 контуров потребуется коллекторный шкаф большого размера. Минимальные размеры: ширина от 1100 мм, высота от 700 мм, глубина от 150 мм. При возможности лучше установить коллектор в котельной без шкафа.

Правила монтажа :

1. Установите коллектор на стену с помощью усиленных кронштейнов, идущих в комплекте.

2. Отрегулируйте высоту кронштейнов. Рекомендуемое расстояние от пола – 500-700 мм для удобства обслуживания.

3. Подключите подающую магистраль от смесительного узла к входу подающего коллектора (внутренняя резьба 1").

4. Подключите обратную магистраль от обратного коллектора к смесительному узлу или котлу.

5. Подключите трубы тёплого пола к выходам коллектора с помощью евроконусов 3/4" x 16 мм (22 штуки).

6. Обязательно установите шаровые краны на входе и выходе коллектора для возможности отключения системы.

7. Настройте расходомеры: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-100 метров.

8. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности всех соединений.

Настройка коллектора :

После монтажа необходимо выполнить балансировку системы:

• Отрегулируйте расход теплоносителя на каждом контуре с помощью расходомеров

• При использовании сервоприводов подключите их к комнатным термостатам

• Настройте температурный режим на смесительном узле (35-45°C для тёплого пола)

Почему комплектация коллектора в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллектор, а комплектуем ваш объект всеми необходимыми узлами: от котлов и насосов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллектор Vieir VR123-11A на 11 контуров на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (11), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллектор с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллектор + евроконусы + крепления + смесительный узел + насос. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллектор на 11 контуров?
Ответ: Коллектор на 11 контуров обычно используется для обогрева помещений площадью до 250-300 м². При условии, что длина одного контура не превышает 80-100 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Нет, евроконусы 3/4" x 16 мм для подключения труб теплого пола приобретаются отдельно. На 11 контуров потребуется 22 евроконуса (по 2 на контур – для подачи и обратки). В базовую комплектацию входят только коллекторы, расходомеры, клапаны, воздухоотводчики, дренажные краны, кронштейны и заглушки .

Вопрос: Какой смесительный узел нужен для 11 контуров?
Ответ: Для 11 контуров потребуется смесительный узел с производительным насосом – не менее 70-80 литров в минуту. Рекомендуются узлы с насосом Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80. При значительной разнице в длине контуров может потребоваться установка двух смесительных узлов.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с возможностью установки электротермических сервоприводов (нормально закрытые – NC, 230V или 24V). Для 11 контуров потребуется 11 сервоприводов. Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры .

Вопрос: Какой коллекторный шкаф нужен для 11 контуров?
Ответ: Для коллектора на 11 контуров потребуется шкаф увеличенного размера. Минимальные размеры: ширина от 1100 мм, высота от 700 мм, глубина от 150 мм. При возможности лучше установить коллектор в котельной без шкафа.

Вопрос: Можно ли использовать коллектор для радиаторного отопления?
Ответ: Да. Коллектор подходит как для систем напольного отопления, так и для радиаторных систем. Благодаря высокой рабочей температуре (до 100°C) и давлению (до 10 бар), он прекрасно работает в высокотемпературных радиаторных системах.

Вопрос: Вы даёте гарантию на коллектор Vieir VR123-11A?
Ответ: Да. Официальная гарантия от производителя составляет 12-24 месяца (в зависимости от партии поставки). Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации.

Вопрос: Какая цена на коллектор Vieir VR123-11A на 11 контуров в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.
