Коллекторная группа ZILTOS в сборе с насосом 2 выхода

Коллекторная группа ZILTOS в сборе с насосом 2 выхода — готовое решение для малых систем теплого пола

Коллекторная группа ZILTOS в сборе с насосом на 2 выхода – это полностью готовое к монтажу распределительное устройство для систем водяного тёплого пола с двумя петлями. Модель идеально подходит для отопления ванных комнат, кухонь, прихожих, малогабаритных квартир или дачных домов, где требуется подключение 1-2 петель тёплого пола. В отличие от обычных коллекторных групп, данная модель уже включает в себя циркуляционный насос и смесительный узел, что избавляет от необходимости докупать и собирать эти элементы отдельно.

Коллекторная группа собрана на основе коллектора из нержавеющей стали AISI 304, что обеспечивает высокую коррозионную стойкость и долговечность. В комплект входит циркуляционный насос OASIS 25/60-130 и насосно-смесительный узел для регулировки температуры теплоносителя. Полная заводская сборка и наличие всех необходимых элементов максимально упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу ZILTOS в сборе с насосом на 2 выхода по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: ZILTOS, производство – Китай

• Материал коллектора: нержавеющая сталь

• Материал насосно-смесительного узла: латунь

• Количество выходов (контуров): 2

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Максимальная рабочая температура: 85°C

• Максимальное рабочее давление: 10 бар

• Циркуляционный насос в комплекте: OASIS 25/60-130

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 30-50%)

• Рекомендуемая максимальная длина одного контура: 80 метров

• Срок службы: более 25 лет

• Страна производства: Китай

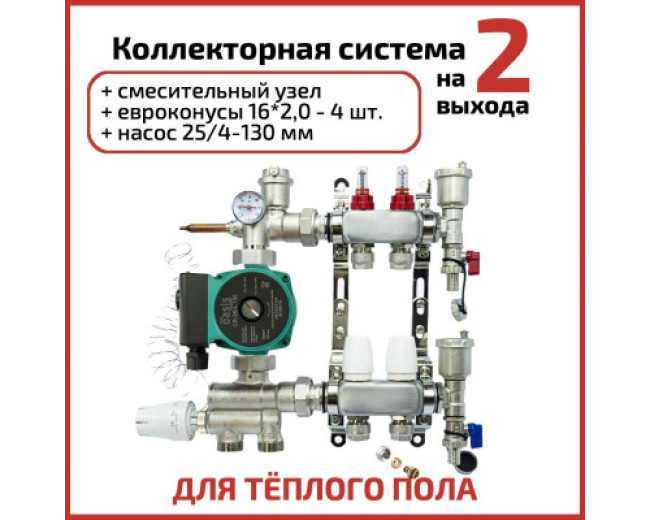

Комплектация коллекторной группы ZILTOS в сборе с насосом 2 выхода

Коллекторная группа поставляется в полностью собранном и готовом к подключению виде. В комплект поставки входят:

Подающий коллектор из нержавеющей стали (1 шт.) – распределяет горячий теплоноситель из котла по двум контурам тёплого пола. Оснащён расходомерами (ротаметрами) для визуального контроля и регулировки расхода теплоносителя в каждой петле, а также балансировочными вентилями для точной настройки каждого контура.

Обратный коллектор из нержавеющей стали (1 шт.) – собирает остывший теплоноситель из всех контуров и направляет его обратно в котёл. Оснащён термостатическими клапанами для установки сервоприводов.

Насосно-смесительный узел из латуни (1 шт.) – смешивает горячую воду из котла с остывшей водой из обратки, снижая температуру теплоносителя до необходимой для тёплого пола (30-50°C). Комплектуется термоголовкой с выносным термодатчиком для точного контроля температуры.

Циркуляционный насос OASIS 25/60-130 (1 шт.) – обеспечивает равномерное движение теплоносителя по всем контурам системы.

Автоматический воздухоотводчик с дренажным краном (2 шт.) – удаляет воздух из системы без участия человека; дренажный кран позволяет быстро слить теплоноситель при ремонте или сезонной консервации.

Регулируемый по высоте сдвоенный кронштейн для крепления (1 шт.) – предназначен для надёжной фиксации коллекторной группы на стене или в коллекторном шкафу.

Евроконусы 3/4" x 16 мм (2 шт.) – для подключения труб тёплого пола диаметром 16 мм. Изготовлены из латуни, обеспечивают надёжное и герметичное соединение.

Заглушки 1" (2 шт.) – для герметизации неиспользуемых выходов коллектора.

Важно отметить: в комплект поставки не входит труба для тёплого пола, а также термоэлектрические сервоприводы (приобретаются отдельно при необходимости автоматизации системы).

Области применения коллекторной группы ZILTOS в сборе с насосом 2 выхода

• Водяные тёплые полы в небольших помещениях (ванная, кухня, прихожая, туалет)

• Отопление малогабаритных квартир с 1-2 контурами тёплого пола

• Дачные домики и сезонное жильё с автономным отоплением

• Системы отопления с низкотемпературным режимом работы

• Дополнительный контур отопления в существующей системе (например, тёплый пол в пристройке)

Почему стоит выбрать коллекторную группу ZILTOS в сборе с насосом 2 выхода

Готовое решение «всё в одном». Коллекторная группа поставляется полностью собранной и включает все необходимые элементы: коллекторы, расходомеры, термостатические клапаны, насосно-смесительный узел и циркуляционный насос. Вам не нужно подбирать и собирать эти компоненты отдельно – достаточно установить готовое изделие и подключить трубы.

Компактность и идеально для малых систем. Коллектор на 2 выхода с насосом занимает минимум места в коллекторном шкафу и идеально подходит для помещений, где требуется всего 1-2 контура тёплого пола. Это идеальное решение для ванных комнат, кухонь, прихожих или малогабаритных квартир.

Надёжный материал – нержавеющая сталь и латунь. Корпус коллектора выполнен из высококачественной нержавеющей стали AISI 304, которая не подвержена коррозии и сохраняет все свои характеристики на протяжении всего срока службы. Насосно-смесительный узел выполнен из латуни для надёжности и долговечности.

Встроенный циркуляционный насос OASIS 25/60-130. Насос обеспечивает стабильную циркуляцию теплоносителя по обоим контурам и имеет 3 скорости для оптимальной настройки.

Встроенный смесительный узел для точного контроля температуры. Насосно-смесительный узел со встроенным термостатическим элементом и выносным датчиком автоматически поддерживает заданную температуру теплоносителя на подаче в тёплый пол. Это особенно важно, если котёл работает в высокотемпературном режиме (60-80°C), а тёплому полу требуется 30-50°C. Узел защищает бетонную стяжку от перегрева, предотвращает растрескивание напольных покрытий и обеспечивает безопасную работу системы.

Расходомеры на каждом контуре для точной балансировки. Подающий коллектор оснащён двумя расходомерами (ротаметрами), которые позволяют визуально контролировать и регулировать расход теплоносителя в каждой петле. Если контуры имеют разную длину (что бывает на практике), расходомеры помогают выровнять поток и добиться одинаковой температуры в обоих помещениях.

Терморегулирующие клапаны для автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов (приобретаются отдельно). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30% энергоресурсов.

Простой монтаж и удобное обслуживание. Коллекторная группа поставляется в сборе на регулируемых по высоте кронштейнах, что позволяет быстро установить её в коллекторный шкаф и точно выставить положение. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Совместимость с антифризами. В качестве теплоносителя можно использовать не только воду, но и растворы пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно актуально для загородных домов с сезонным проживанием.

Как выбрать и установить коллекторную группу ZILTOS в сборе с насосом 2 выхода

Правильно рассчитайте количество контуров. Коллектор на 2 выхода подходит для систем с двумя петлями тёплого пола. Стандартная практика: одна комната – один контур, если площадь помещения не превышает 25-30 м². Рекомендуемая максимальная длина одного контура – не более 80 метров.

Определите диаметр подключаемых труб. Стандартный размер труб для тёплого пола – 16х2,0 мм. Для подключения потребуются евроконусы 3/4" x 16 мм (входят в комплект). При использовании труб 20х2,0 мм нужны дополнительные переходники (приобретаются отдельно).

Подготовьте место для установки. Коллекторная группа монтируется в коллекторный шкаф или на стену в доступном для обслуживания месте. Рекомендуемое расстояние от пола – 500-700 мм. Шкаф должен иметь достаточную глубину (не менее 150 мм) для размещения коллекторной группы с подключёнными трубами.

Правила монтажа:

1. Установите коллекторную группу в коллекторный шкаф или на стену с помощью прилагаемых кронштейнов. Отрегулируйте высоту кронштейнов.

2. Подключите подающую магистраль от котла к насосно-смесительному узлу (вход 1").

3. Подключите обратную магистраль от обратного коллектора к котлу.

4. Подключите трубы тёплого пола к выходам подающего и обратного коллекторов с помощью евроконусов 3/4" x 16 мм (входят в комплект).

5. Установите шаровые краны на входе от котла и выходе в котёл для возможности отключения системы при обслуживании (рекомендуется, приобретаются отдельно).

6. Настройте расходомеры на подающем коллекторе: для каждой петли выставьте требуемый расход теплоносителя в литрах в минуту. Ориентировочные значения: 1,5-2,5 литра в минуту на контур длиной 60-80 метров.

7. Настройте температуру на смесительном узле в соответствии с типом покрытия (30-45°C).

8. Заполните систему теплоносителем и удалите воздух через автоматические воздухоотводчики.

9. Выполните опрессовку системы давлением 4-6 бар для проверки герметичности.

Настройка коллекторной группы:

1. Отбалансируйте расход теплоносителя по контурам с помощью расходомеров. Более длинный контур требует большего расхода.

2. При использовании сервоприводов (приобретаются отдельно) установите их на термостатические клапаны обратного коллектора и подключите к комнатным термостатам.

3. Установите требуемую температуру теплоносителя на смесительном узле (обычно 35-45°C).

4. При необходимости отрегулируйте скорость циркуляционного насоса (3 ступени).

Почему комплектация в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллекторную группу, а комплектуем ваш объект всеми необходимыми узлами: от котлов до труб, фитингов и креплений. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir, ZILTOS и многих других.

Бесплатная доставка по всей Беларуси. Мы берём на себя логистику и доставляем материалы на ваш объект в любую точку Беларуси – Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры – абсолютно бесплатно (при заказе комплектации от определённой суммы).

Монтаж с гарантией. Заказывая комплектацию у нас, вы можете воспользоваться услугами наших профессиональных монтажных бригад. Мы предоставляем официальную гарантию на оборудование до 3 лет и на все выполненные работы.

Как заказать коллекторную группу ZILTOS в сборе с насосом 2 выхода на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by (раздел «Коллекторы» или «Комплектация») или позвоните нам.

2. Сообщите необходимое количество контуров (2), диаметр труб и пожелания по комплектации.

3. При желании – закажите бесплатный расчёт сметы на весь объект (отопление, водоснабжение, канализация, сантехника).

4. Оплатите удобным способом.

5. Получите коллекторную группу с доставкой на объект – без лишних поездок.

Совет: Если вы монтируете тёплый пол «под ключ», заказывайте сразу готовый комплект: труба + коллекторная группа в сборе с насосом + крепления. Мы соберём всё по смете и доставим одним заказом – так вы сэкономите и время, и деньги.

Часто задаваемые вопросы (FAQ)

Вопрос: Чем отличается коллекторная группа в сборе с насосом от обычного коллектора?
Ответ: Обычный коллектор – это только распределительная гребёнка без насоса и смесительного узла. Для его работы необходимо дополнительно приобретать и подключать отдельно циркуляционный насос и смесительный узел. Коллекторная группа в сборе с насосом – это полностью готовое изделие, которое уже включает в себя коллекторы, циркуляционный насос, смесительный узел, расходомеры, воздухоотводчики и всё необходимое для подключения. Вам остаётся только установить группу и подключить трубы. Это значительно упрощает монтаж и гарантирует совместимость всех компонентов.

Вопрос: Для какой площади подходит коллекторная группа на 2 выхода?
Ответ: Коллекторная группа на 2 выхода обычно используется для обогрева помещений площадью до 30-50 м² (например, ванная комната + кухня или прихожая). При условии, что длина одного контура не превышает 60-80 метров. Для точного гидравлического расчёта обратитесь к нашим специалистам.

Вопрос: Евроконусы входят в комплект?
Ответ: Да, в комплект поставки входят евроконусы 3/4" x 16 мм для подключения труб тёплого пола. На 2 контура потребуется 4 евроконуса (по 2 на контур – для подачи и обратки). Все необходимые евроконусы уже включены в комплект.

Вопрос: Какой насос установлен в коллекторной группе?
Ответ: В комплект входит циркуляционный насос OASIS 25/60-130. Это надёжный насос с мокрым ротором, предназначенный для систем отопления. Он имеет 3 скорости вращения, что позволяет подобрать оптимальный режим работы в зависимости от гидравлического сопротивления системы.

Вопрос: Нужно ли дополнительно покупать смесительный узел?
Ответ: Нет. Насосно-смесительный узел уже входит в комплект поставки. Он выполнен из латуни, комплектуется термоголовкой с выносным термодатчиком и предназначен для автоматического поддержания заданной температуры теплоносителя, поступающего в тёплый пол. Вам не потребуется ничего докупать.

Вопрос: Можно ли установить на коллектор сервоприводы для автоматического управления?
Ответ: Да. Обратный коллектор оснащён терморегулирующими клапанами с резьбой М30 х 1,5 для установки электротермических сервоприводов (приобретаются отдельно). Для 2 контуров потребуется 2 сервопривода (обычно нормально закрытые – NC, 230V). Сервоприводы подключаются к комнатным термостатам и автоматически перекрывают подачу теплоносителя в контур при достижении заданной температуры. Это позволяет поддерживать индивидуальный климат в каждом помещении и экономить до 30% энергоресурсов.

Вопрос: Подходит ли теплоноситель на основе антифриза?
Ответ: Да. Коллекторная группа рассчитана на работу как с водой, так и с незамерзающими растворами на основе пропиленгликоля или этиленгликоля концентрацией до 50%. Это особенно важно для загородных домов с сезонным проживанием, где система может отключаться на зиму.

Вопрос: Можно ли использовать коллекторную группу для радиаторного отопления?
Ответ: Коллекторная группа ZILTOS в сборе с насосом специально разработана для систем тёплого пола (низкотемпературных систем). Для радиаторного отопления (высокотемпературного) рекомендуется использовать коллекторы без смесительного узла. Если вы планируете использовать эту группу для радиаторов, смесительный узел будет излишне снижать температуру.

Вопрос: Вы даёте гарантию на коллекторную группу ZILTOS?
Ответ: Да. Официальная гарантия от производителя составляет 12 месяцев. Реальный срок службы – более 25 лет при правильном монтаже и эксплуатации.

Вопрос: Какая цена на коллекторную группу ZILTOS в сборе с насосом 2 выхода в Беларуси?
Ответ: Актуальную цену уточняйте у наших менеджеров по телефону или в корзине сайта airtherm.by. Мы работаем напрямую с официальными поставщиками, поэтому цены ниже, чем в розничных сетях.
