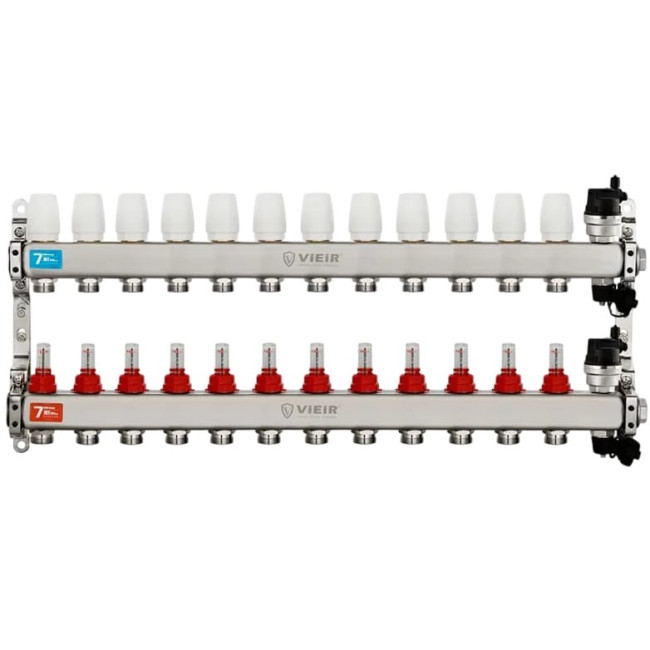

Коллектор для теплого пола Vieir VR123-12A на 12 контуров

Коллектор для теплого пола Vieir (VR123-12A) на 12 контуров — максимальная комплектация для самых больших систем отопления

Коллекторная группа Vieir VR123-12A на 12 контуров – это готовое распределительное устройство для систем водяного тёплого пола с двенадцатью петлями. Модель является максимальной комплектацией в линейке VR123 и предназначена для обогрева самых больших частных домов, коттеджей премиум-класса и коммерческих объектов площадью до 300-350 м². Двенадцать выходов позволяют организовать отопление в просторной гостиной (два-три контура), четырёх-пяти спальнях, детской, кухне, прихожей, двух-трёх санузлах, гардеробной, кабинете, библиотеке, а также подключить тёплые полы в пристроенном гараже, бассейне, сауне, зимнем саду или на открытых террасах.

Коллектор выполнен из нержавеющей стали, что обеспечивает долговечность и полную защиту от коррозии. Полная заводская сборка и наличие всех необходимых элементов значительно упрощают монтаж.

На AIRTHERM.BY вы можете купить коллекторную группу Vieir VR123-12A на 12 контуров по выгодной цене с гарантией качества и бесплатной доставкой по всей Беларуси.

Технические характеристики

• Производитель: Vieir (ООО «Сантехмаркет», Россия), производство – Китай

• Артикул: VR123-12A (также встречается артикул VR123-А 12 выходов)

• Материал коллекторов: нержавеющая сталь

• Материал кронштейнов: оцинкованная сталь

• Уплотнения: EPDM (этилен-пропиленовый каучук)

• Количество выходов (контуров): 12

• Боковое подключение коллектора: внутренняя резьба 1"

• Подключение контуров: внешняя резьба 3/4" (стандарт «евроконус»)

• Межосевое расстояние: 210 мм

• Максимальная рабочая температура: 100°C

• Максимальное рабочевое давление: 6 бар (эксплуатационное) / 10 бар (испытательное)

• Транспортируемая среда: вода, растворы пропиленгликоля и этиленгликоля (концентрация до 50%)

• Гарантийный срок: 12-24 месяца (в зависимости от поставщика)

• Срок службы: более 25 лет

• Страна производства: Китай

Комплектация коллектора Vieir VR123-12A на 12 контуров

Коллекторная группа поставляется в полностью собранном виде и включает все элементы для подключения и эксплуатации:

• Подающий коллектор с регулируемыми расходомерами (12 шт.)

• Обратный коллектор с терморегулирующими клапанами (12 шт.)

• Регулируемый по высоте сдвоенный кронштейн для крепления

• Автоматический воздухоотводчик с дренажным краном для слива теплоносителя – 2 шт.

• Заглушки 1" – 2 шт.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от дополнительных уплотнительных материалов (лён, фум-лента, герметики).

Дополнительная комплектация (приобретается отдельно):

• Евроконусы 3/4" x 16 мм (для подключения труб теплого пола) – 24 шт.

• Фиксаторы поворота трубы D16 – 24 шт.

• Смесительный узел с насосом повышенной производительности (обязателен)

• Шаровые краны на входе и выходе коллектора

• Коллекторный шкаф максимального размера (ширина от 1200 мм)

Области применения коллектора Vieir VR123-12A на 12 контуров

• Водяные тёплые полы в самых больших частных домах и коттеджах премиум-класса (площадь до 300-350 м²)

• Трёхэтажные дома с цокольным и мансардным этажом

• Отопление двенадцати и более отдельных зон

• Дома с пристроенным гаражом, бассейном, сауной, зимним садом, оранжереей

• Коттеджи с гостевой зоной, отдельным входом и прислугой

• Коммерческие объекты (небольшие гостиницы на 15-20 номеров, офисные центры, медицинские центры, рестораны, спа-салоны, фитнес-клубы, магазины)

Почему стоит выбрать коллектор Vieir VR123-12A на 12 контуров

Максимальное количество выходов в линейке VR123. 12 выходов – это максимальная комплектация в данной серии, что позволяет организовать полноценное зональное отопление даже в очень больших домах и коммерческих объектах без необходимости установки двух отдельных коллекторов. Это экономит место в котельной и упрощает обслуживание системы.

Увеличенное боковое подключение 1" для максимальной пропускной способности. Для обеспечения достаточной пропускной способности при 12 контурах коллектор имеет боковое подключение 1". Это гарантирует, что даже самые дальние контуры получат необходимое количество теплоносителя при максимальной нагрузке, а гидравлическое сопротивление останется в допустимых пределах.

Надёжный материал – нержавеющая сталь. Коллектор выполнен из высококачественной нержавеющей стали. Материал не подвержен коррозии, не темнеет со временем, не взаимодействует с химически активными средами. Гладкая внутренняя поверхность обеспечивает минимальное гидравлическое сопротивление и предотвращает образование отложений.

Расходомеры на каждом контуре для профессиональной балансировки. Подающий коллектор оснащён двенадцатью расходомерами (ротаметрами), которые позволяют точно настроить расход теплоносителя в каждой петле. Для систем с 12 контурами профессиональная балансировка является обязательным условием нормальной работы – разница в длине петель может достигать 50-70%, и только расходомеры позволяют выровнять гидравлическое сопротивление.

Терморегулирующие клапаны для полной автоматизации. Обратный коллектор оборудован термостатическими клапанами с возможностью установки электротермических сервоприводов. В сочетании с комнатными термостатами это позволяет создать полностью автоматизированную систему климат-контроля с индивидуальными настройками для каждой из 12 зон, экономя до 30-40% энергоресурсов.

Удобный монтаж и обслуживание. Коллектор поставляется в сборе с регулируемыми по высоте кронштейнами, что позволяет точно выставить положение коллектора. Автоматические воздухоотводчики удаляют воздух из системы без участия человека, а дренажные краны позволяют быстро слить теплоноситель при ремонте или сезонной консервации.

Как выбрать и установить коллектор Vieir VR123-12A на 12 контуров

Рассчитайте количество контуров. Коллектор на 12 выходов подходит для систем с двенадцатью петлями тёплого пола. Типовое распределение для двухэтажного дома площадью 350 м²: первый этаж – гостиная (2-3 контура), кухня-столовая (1), прихожая (1), санузел (1), кабинет (1), библиотека/гостевая (1); второй этаж – четыре спальни (4 контура), гардеробная (1), ванная комната (1). Итого 12-14 контуров.

Выберите мощный смесительный узел. Для 12 контуров необходим смесительный узел с производительным насосом – не менее 80-100 литров в минуту. Рекомендуются узлы с насосом Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80. При значительной разнице в длине контуров может потребоваться установка двух смесительных узлов или дополнительного циркуляционного насоса.

Предусмотрите место для коллекторного шкафа. Для коллектора на 12 контуров потребуется коллекторный шкаф максимального размера. Минимальные размеры: ширина от 1200 мм, высота от 800 мм, глубина от 200 мм. При возможности лучше установить коллектор в котельной без шкафа.

Правила монтажа:

1. Установите коллектор на стену с помощью усиленных кронштейнов, идущих в комплекте.

2. Отрегулируйте высоту кронштейнов. Рекомендуемое расстояние от пола – 500-700 мм.

3. Подключите подающую магистраль от смесительного узла (диаметр не менее 1").

4. Подключите обратную магистраль от обратного коллектора к смесительному узлу.

5. Подключите трубы тёплого пола с помощью евроконусов (24 шт. – 24 евроконуса).

6. Обязательно установите шаровые краны на входе и выходе коллектора.

7. Настройте расходомеры: для каждой петли выставьте расход теплоносителя.

8. Выполните опрессовку системы давлением 4-6 бар.

Настройка коллектора:

После монтажа необходимо выполнить балансировку системы:

• Отрегулируйте расход теплоносителя на каждом контуре с помощью расходомеров. Значения рассчитываются индивидуально исходя из длины контура.

• При использовании сервоприводов подключите их к комнатным термостатам.

• Настройте температурный режим на смесительном узле (35-45°C для тёплого пола).

Почему комплектация коллектора в AIRTHERM.BY – это надёжно

Полная инженерная поддержка. Мы не просто продаём коллектор, а комплектуем ваш объект всеми необходимыми узлами. Поможем рассчитать количество контуров и подобрать оптимальную модель.

Смета под ваш бюджет. Мы можем укомплектовать объект по вашей готовой спецификации или составить собственную смету, подобрав оборудование таких брендов как Protherm, Vaillant, Bosch, Kermi, Stout, Rommer, Wavin, STI, KAS, Royal Thermo, Vieir и многих других.

Бесплатная доставка по всей Беларуси. Минск, Брест, Гродно, Витебск, Могилёв, Гомель, а также все областные и районные центры.

Монтаж с гарантией. Гарантия на оборудование до 3 лет и на все выполненные работы.

Как заказать коллектор Vieir VR123-12A на 12 контуров на AIRTHERM.BY

1. Оставьте заявку на сайте airtherm.by или позвоните нам.

2. Сообщите необходимое количество контуров (12), диаметр труб.

3. Закажите бесплатный расчёт сметы.

4. Оплатите удобным способом.

5. Получите коллектор с доставкой.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какой площади подходит коллектор на 12 контуров?
Ответ: Для обогрева помещений площадью до 300-350 м². Длина одного контура не должна превышать 80-100 метров.

Вопрос: Евроконусы входят в комплект?
Ответ: Нет, приобретаются отдельно. На 12 контуров потребуется 24 евроконуса.

Вопрос: Какой смесительный узел нужен для 12 контуров?
Ответ: С насосом производительностью не менее 80-100 л/мин. Рекомендуются Wilo Stratos Pico 25/1-8 или Grundfos UPM3 Auto 25-80.

Вопрос: Можно ли установить сервоприводы?
Ответ: Да. На 12 контуров потребуется 12 сервоприводов.

Вопрос: Какой коллекторный шкаф нужен для 12 контуров?
Ответ: Шкаф размерами не менее 1200х800х200 мм.

Вопрос: Вы даёте гарантию?
Ответ: Да. Гарантия 12-24 месяца, срок службы более 25 лет.

Вопрос: Какая цена на коллектор Vieir VR123-12A в Беларуси?
Ответ: Актуальную цену уточняйте у менеджеров airtherm.by.
